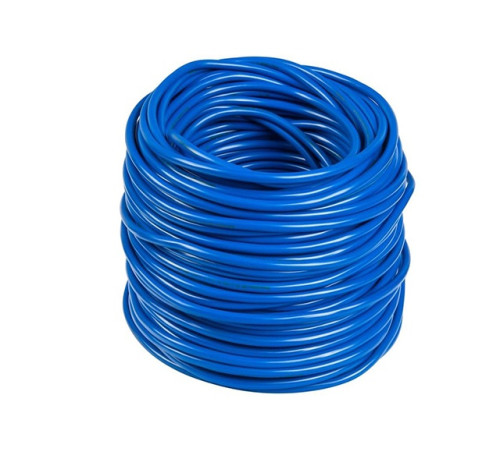

Водопогружной кабель

► Мы сертифицировали продукцию, поставляемую из России, по форме СТ-1. Это значит, что наша компания бесперебойно поставляет эту категорию товаров из РФ в Республику Казахстан без задержек на границе.

Гибкий силовой водопогружной кабель предназначен для передачи электрической энергии от источника к насосному или другому оборудованию, работающему в водной среде при давлении до 7 МПа, а напряжении до 660 В.

По конструкции устройство состоит из одной или нескольких медных жил, выполняющих функцию проводника электроэнергии, а также изоляционного слоя и защитной оболочки, изготовленных из полиэтилена или ПВХ-пластиката и обеспечивающих целостность конструкции, а также защиту внутренней части от контакта с окружающей средой.

Кабельная продукция этого типа может применяться не только под водой, но и прокладываться в траншеях под землей, а также устанавливаться внутри помещений с высоким уровнем влажности или на открытом воздухе при условии обеспечения необходимой защиты от механических повреждений.

Основные требования к продукту

В связи со специфическими условиями эксплуатации кабель водопогружной для скважинных насосов и другого оборудования должен обладать рядом характеристик:

• Водонепроницаемостью, полностью исключающей контакт влаги с токопроводящими жилами.
• Гибкостью, соответствующей второму классу или выше. Минимально допустимый радиус изгиба не должен превышать величину десяти наружных диаметров.
• Умеренной механической прочностью.
• Устойчивостью к воздействию ультрафиолетового излучения.
• Способностью выдерживать как низкие, до -40°C, так и высокие, до +80°C, температуры.
• Экологической безопасностью, материалы изоляционного и защитного слоя не должны выделять веществ, способных причинить вред здоровью или окружающей среде.

При условии соответствия продукции выдвигаемым к ней требованиям, ее срок службы составит не менее 6 лет.

Маркировка

Кабельно-проводниковая продукция этого типа бывает нескольких групп в зависимости от количества и диаметра токопроводящих жил, а также материала изоляционного, защитного слоя. Основная информация указывается в маркировке буквенным и цифровым обозначением.

К примеру, «кабель погружной КВВ 4*1,5» означает, что устройство относится к классу водопогружных (КВ) и состоит из 4-х жил диаметром 1,5 мм каждая, покрытых пластикатом ПВХ (В – винил). Также распространена продукция с маркировкой ВПП, в которой для изготовления изоляционного и защитного слоя используют полиэтилен высокого давления (ПП).

Правила выбора и монтажа

Перед покупкой водопогружного кабеля определенного типа следует ознакомиться с приведенной в сопроводительной документации информацией о его свойствах (допустимом напряжении, климатическом исполнении и т.д.), которые должны соответствовать условиям эксплуатации, а также характеристикам устанавливаемого оборудования. В процессе монтажа нужно придерживаться таких рекомендаций:

• Несмотря на гибкость устройства, все подключаемое оборудование должно жестко фиксироваться. Подвешивание насоса или других агрегатов в свободном положении приводит к быстрому износу или обрыву кабеля.
• Установка должна выполняться при температуре окружающей среды не ниже -15°C.
• При расчетах нагрузки нужно учитывать вес самого кабеля.

Соблюдение простых правил обеспечит полноценную работоспособность устанавливаемых агрегатов на протяжении всего гарантированного срока эксплуатации, а также продлит службу устройства после него.
