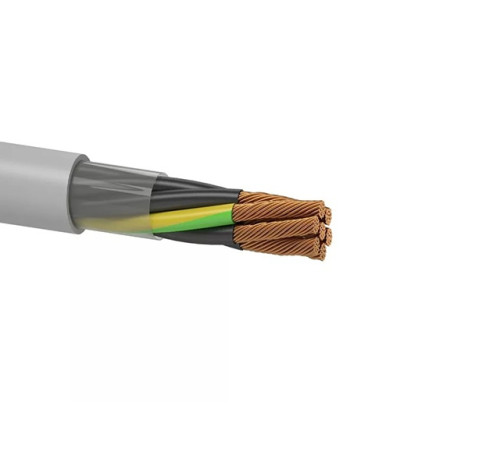

Кабель управления

► Мы сертифицировали продукцию, поставляемую из России, по форме СТ-1. Это значит, что наша компания бесперебойно поставляет эту категорию товаров из РФ в Республику Казахстан без задержек на границе.

Кабель управления используется для передачи маломощных низковольтных сигналов. Применяется для цепей управления, сигнализации, связи. Отличается стойкостью к механическим, температурным и прочим воздействиям. Эксплуатируется в электроустановках при переменном напряжении до 1 кВт, частотой до 5 кГц, а постоянном напряжении до 1,4 кВт. Срок службы – до 30 лет.

Конструкция и материалы

Для подключения к подвижным механизмам можно купить кабель управления с изоляцией из кремнийорганической резины. Он гибок, легок, не распространяет горение. Последнее важно для объектов с риском возникновения пожара, взрыва или задымления. Изоляция из обычной резины сохраняет гибкость, но увеличивает общую толщину и массу, снижает прочность. Для монтажа к стационарным электроустановкам применяются кабели управления с изоляцией ПВХ, кремнийорганической или фторкаучуковой резины.

Токопроводник изготовлен из меди. Медные жилы толщиной от 0,03 до 2,5 мм2 собраны в пары, четверки или пучки, покрыты поясной изоляцией. Кабели бывают с неэкранированными, экранированными в один или два слоя или только с частью экранированных жил. Наличие экрана определяется требованиями к помехозащищенности.

Классификация по материалу сердечника:

• Однородные. Наличие одинаковых жил с экраном и без него.
• Неоднородные. Экранированные и неэкранированные жилы разного сечения.
• Комбинированные. Одновременное присутствие элементов разного назначение.

В отличие от силового кабель управления состоит только из однопроволочных жил. Снаружи бронируется для дополнительной защиты от повреждений. При прокладке воздушным способом необходима комплектация тросом.

Особенности эксплуатации

Изделие используется как в помещении, так и на открытом воздухе. Оно устойчиво к воздействию плесневелых грибов. Температура эксплуатации составляет от -50°C до +65°C. При изоляции с повышенной нагревостойкостью используются при температурах внешней среды от +100°C до +250°C. Предельная температура нагрева жил при отсутствии возгорания при коротком замывании составляет +400°C.

Прокладка без подогрева возможна при температуре не ниже -15°C, при наличии холодостойкости – не ниже -30°C. Допустимый изгиб при монтаже, в зависимости от вида изоляции и наличия экрана, составляет от 7,5 до 10 наружных диаметров. Цены на кабель управления определяются его техническими характеристиками.
