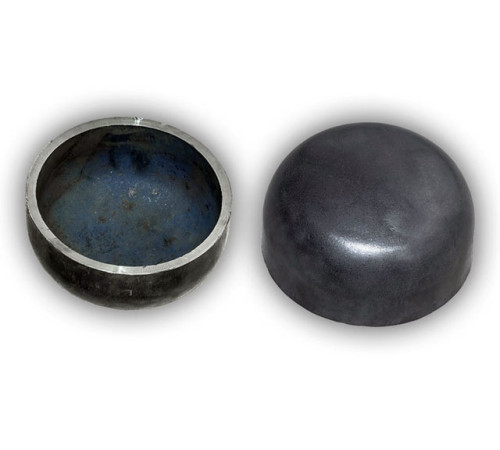

Заглушки эллиптические

Заглушка эллиптическая - это стальной элемент трубопроводной арматуры, повсеместно используемый для герметизации их конечных участков. Формой эллипса инженеры наделили изделие не просто так – она значительно снижает интенсивность и силу ударов рабочей среды. Изделие получило широкое распространение в пищевой, жилищно-коммунальной, нефтегазовой, энергетической, химической, и других областях промышленности.

Технические характеристики

В настоящее время производители выпускают 1 и 2 варианты исполнения этого трубопроводного элемента. Изделия первого типа отличаются более высокими показателями качества и требуют наличия специального оборудования и оснастки. Заглушки 2-го типа производятся в больших объёмах ввиду своей популярности, и стоят при этом дешевле.

Основные характеристики изделия:

• номинальное давление – не выше 16 МПа;
• диапазон рабочих температур – от -70с до +450°с;
• эксплуатационные условия – неагрессивные среды, пар, вода.

Стальная эллиптическая заглушка выпускается в соответствии с ГОСТ 17379-2001 на основе низкоуглеродистой и низколегированной стали, и их сплавов – 20, 10Х17Н13М2Т, 12Х18Н10Т, 16ГС, 09Г2С.

Технология производства

Производство изделий осуществляется на гидравлическом и прессовом оборудовании. В результате чего изделие не имеет не одного сварного шва:

• происходит термический нагрев металлической пластины-заготовки;
• далее в разогретом состоянии пресс задаёт заготовке требуемую форму;
• после чего происходит её гидравлическое выдавливание.

Способы ротационной вытяжки и штамповки используются наиболее часто, поскольку такая производственная стратегия способствует высокой экономии металла, и приданию заглушке высоких качественных характеристик.

Эксплуатационные характеристики

Продукция предназначается для герметичного перекрытия концевых участков трубопровода, а также для полного, либо частичного ограничения потока рабочей среды.

Элемент арматуры характеризуется:

• стойкость к воздействию высокой влажности;
• высокая прочность и стойкость перед гидроударами;
• долгий срок службы, исчисляемый десятками лет;
• работа в широком температурном диапазоне от -70 до +450с.

На пост-производственном этапе изделия подвергаются контролю на качество, и главным образом - герметичность. После сварки и обработки антикоррозийным покрытием заглушка выполняет свои функции надлежащим образом практически в любых условиях работы.

Области применения

Наиболее распространены эллиптические заглушки из стали при прокладке и монтаже промышленных трубопроводов и магистралей. Для работы ёмкостного оборудования в промышленном секторе. А также везде, где предполагается постоянный контакт с водой. При этом, тонкостенные элементы используются для перекрытия труб с рабочим давлением не выше 1 МПа. А толстодонные варианты – больше при создании баков и ёмкостей подобного типа.

К сферам, применяющим изделие, можно отнести нефтедобывающую, газовую, энергетическую, машиностроительную, строительную, и некоторые другие. Сельскохозяйственная и жилищно-коммунальная сферы также используют это оборудование для разных типов водопроводов.
