Алюминиевые переточные вентиляционные решетки

Наличие эффективной системы вентилирования помещений является важнейшим условием, гарантирующим здоровье и хорошее самочувствие находящимся в зданиях людям. Для этого не обойтись без разнообразных решеток, среди которых выделяются решетки вентиляционные переточные алюминиевые, устанавливаемые в стену, перегородку, но чаще в дверное полотно.

Их особенность заключается в горизонтально расположенных неподвижных ламелях (жалюзи) с поперечным сечением в виде перевернутой литеры V, перекрывающих друг друга по вертикали, что исключает сквозной обзор, но не перемещение воздуха через них.

Назначение

Этот тип элементов предназначен для установки в проем дверного полотна, стеновую нишу или выборку в межкомнатной перегородке. При этом создаются условия, чтобы перераспределить воздух из одного помещения в другое, независимо от их типа и назначения. В результате происходит выравнивание давления в помещениях, обеспечивается защищенность от шума, но сквозного просматривания не наблюдается.

Конструкция

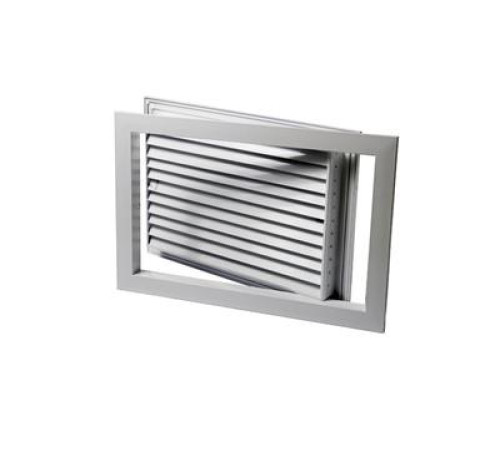

Основа переточной решетки представлена двумя прямоугольными рамками – наружной и внутренней. Последнюю заполняют статично закрепленные V-образные, горизонтально расположенные ламели, препятствующие сквозному просмотру.

Внутренняя рама с жалюзи устанавливается в дверь, нишу в стене и в другие места и закрепляется одним из доступных способов. Наружную часть вентрешетки монтируют с противоположной стороны дверного полотна или стены.

Для защиты и в декоративных целях решетку переточную алюминиевую в типовом варианте окрашивают с помощью порошкового напыления белым цветом. Но можно выбрать отличный от белого колер по каталогу RAL.

Разновидности

Тип ВР-Д1 переточных вентрешеток относится к широко распространенной версии. Существуют и другие аналоги, зависящие от производителя, назначения и конструктивного исполнения, незначительно отличающиеся от основного типа.

Переточные вентиляционные элементы различаются в основном стандартными типоразмерами. Однако не исключена возможность изготовления изделий нестандартных размеров, отличающихся по габаритам от 1 до 50 мм.

Вентиляционное приспособление, положим, ВР-Д1 обозначается так: ВР-Д1 380×220 RAL9012 – узел с горизонтальными нерегулируемыми ламелями V-образного поперечного сечения для проема 38 см (горизонтальный размер) на 22 см (вертикальный размер) с цветом изделия по каталогу RAL9012.

Технические характеристики

Диапазон принятых типоразмеров варьируются от 10×10 см до 290×200 см соответственно. Конструкция данных деталей рассчитана на толщину дверей и стен от 2,5 до 5 см. Возможно изготовление этих устройств и больших размеров, но для этого нужно предусмотреть систему дополнительных усилений для жесткости.

Главной особенностью данных устройств является то, что через них невозможно что-то увидеть, поскольку жалюзи имеют форму перевернутой галочки и их расположение исключает обзор через нее, но при этом не препятствуют свободному перетеканию воздушных масс.

Установка

Способы монтажа изделия:

• саморезами;
• винтами;
• болтами;
• жидкими гвоздями.

Схема скрепления может быть различной. Но стандартным считается крепление конструкции решетки вентиляционной переточной винтами и болтами посредством монтажных отверстий, расположенных с лицевой стороны на раме вентрешетки.
