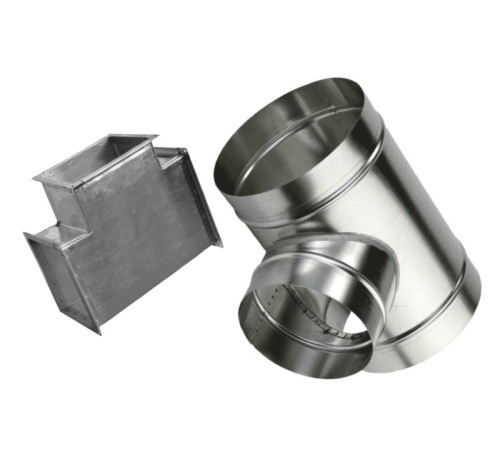

Тройник вентиляционный оцинкованный

Для того чтобы смонтировать воздуховод сложной конфигурации, используются доборные элементы и фасонные изделия, а для организации развилки воздушного потока не обойтись без вентиляционного тройника.

Общая информация

Выпускают детали в соответствии с требованиями действующих СП 73.133 и 60.133. Материалы для изготовления регламентированы ГОСТ 14918-2020. В качестве сырья используют оцинкованную, нержавеющую и углеродистую сталь. Можно купить тройник воздуховода круглого или прямоугольного сечения. Также фабрикаты выпускают различных типов исполнения:

1. равнопроходной;
2. имеющие ответвление под необходимыми углами: 30°, 60°, 90° или 45°;
3. с конической проходной частью (размеры входа/выхода различны), обеспечивает соединение участков с разными диаметрами;
4. обеспечивающие переход с одного типа сечения на другое (круглое/прямоугольное или наоборот).

Конструкционное оформление отверстий определяет то, каким образом следует соединить тройник из оцинкованной стали с другими элементами вентиляции. Подключение бывает фланцевое, на рамках, бандажное и комбинированное. А также муфтовое или ниппельное (безфланцевое).

Детали круглого сечения фиксируют безфланцевыми способами, соединениями бандажного типа или фланцами. Прямоугольный тройник для воздуховодов – с использованием шины, либо фланцев.

Схема условного обозначения

Согласно положениям РД 95 933 от 1991 года, для оцинкованных вентиляционных тройников введена собственная структура условного обозначения:

Х1_ХХХ–Х2_Х3-Х4 РД 95 933, где:

• Х1 – название детали;
• ХХХ – поперечное сечение в миллиметрах;
• -Х2 – центральный угол, в градусах;
• Х3 – вид обустроенного соединения;
• -Х4 – технология (способ) изготовления;
• РД – обозначение документа, согласно которому изготовлен товар.

Тройник прямой с фланцевым соединением, сварной, будет иметь следующее обозначение:

• ТРОЙНИК ПРЯМОЙ 200*160*125-30 ФЛ-С РД 95 933

Перед отгрузкой продукцию обязательно проверяют на возможные дефекты и маркируют.

Назначение

Для организации многопоточной системы вентиляции не обойтись без тройника. Он объединит несколько фанкойлов в офисном или производственном помещении.

В связке с другими элементами, например, переходами, крестовинами или отводами создаст надежную конструкцию, отвечающую как санитарным регламентам, так и требованиям пожарной безопасности. Также изделие устанавливают в жилых домах для организации воздухообмена через санузлы и кухню.
