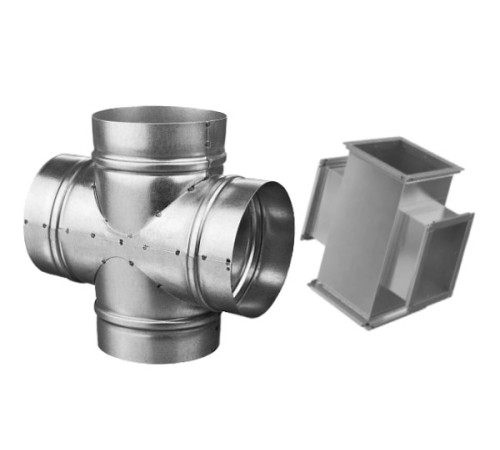

Крестовина воздуховода оцинкованная

Вентиляционные системы в зданиях и сооружениях собираются из готовых элементов промышленного изготовления. Для соединения воздуховодов используются крестовины различного сечения, классов герметичности. При производстве и выборе фасонных частей руководствуются требованиями проектной документации, нормами ВСН 353-86, СП 60.13330.2012, ТУ 36-736-93, а также СП 7.13130.2013.

Крестовины для воздуховода круглого, квадратного или прямоугольного сечения предназначены для разделения и перенаправления воздушных потоков. Изготавливаются из тонколистовой оцинкованной холоднокатаной стали, соответствующей ГОСТ 14918-80 с плотностью антикоррозионного покрытия от 200 до 420 г/м2. Максимальная температура транспортируемого воздуха не более +80°C, относительная влажность - не выше 60%.

Конструкция и основные параметры

Применение унифицированных частей в системах воздухообмена существенно упрощает проектирование и сборку. Расчет крестовины воздуховода выполняется с учетом среднего и пикового расхода воздуха, а также скорости воздушного потока. При этом подсос из атмосферы через неплотности не должен превышать 10,06 м3 через 1 м2 общей площади элемента при максимальной отрицательном избыточном давлении не более 5 кПа.

Стандартные вентиляционные крестовины с оцинкованным покрытием выпускаются в различных типоразмерах, которые имеют следующие геометрические параметры:

• Толщина стенки: от 0,5 до 1,2 мм.
• Внутренний диаметр: от 80 до 1250 мм.
• Площади сечения основного канала и врезок: от 0,10 до 7,71 м2.
• Длина: от 200 до 2400 мм.

В зависимости от эффективной площади сечения крестовины воздуховода коэффициент сопротивления потоку составляет от 0,05 до 0,7. Принудительные системы вентиляции используются для нагнетания воздуха в помещение или всасывания.

Разновидности унифицированных частей

Номенклатура фасонных элементов разрабатывается с учетом необходимости реализации различных схем соединений. Оцинкованные крестовины для систем вентиляции классифицируются по следующим признакам:

• Форме поперечного сечения каналов: круглые, квадратные, прямоугольные.
• Способу стыковки элементов: фланцевые, бандажные, комбинированные.
• Методу изготовления: фальцевые или сварные.

Для соединения крестовин вентиляции с прямыми участками или отводами применяются фланцы различных типов, а также рамки на профильных шинах. Ширина стыка зависит от размеров и составляет от 30 до 56 мм.

Сферы применения

Фасонные элементы используются для монтажа систем воздухообмена и центрального кондиционирования в жилых, общественных и производственных зданиях. Круглая крестовина для вентиляции с оцинковкой позволяет реализовать проекты любого уровня сложности с небольшими затратами. Ими организуют разводки в горизонтальной или вертикальной плоскости для создания переходов между этажами.
