Шиберные задвижки

► Мы сертифицировали продукцию, поставляемую из России, по форме СТ-1. Это значит, что наша компания бесперебойно поставляет эту категорию товаров из РФ в Республику Казахстан без задержек на границе.

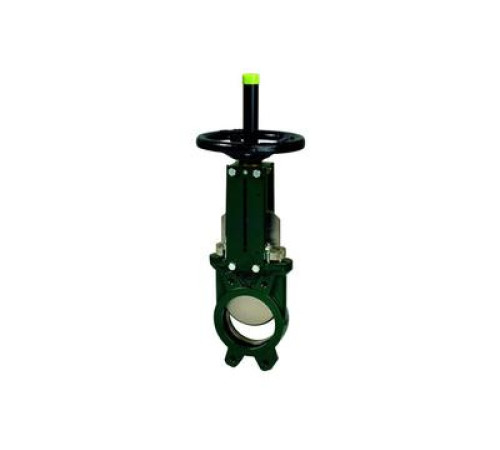

Задвижка шиберная стальная – вид трубопроводной арматуры с запорным элементом в виде пластины. Она широко используется при монтаже водопроводов различного назначения за счет простой конструкции, повышенной надежности и удобства эксплуатации.

Устройство арматуры и принцип действия

Конструкция шиберных задвижек состоит из:

• Стойки с проходящим через нее шпинделем с маховиком – эти компоненты отвечают за работу шибера и перекрытие рабочего потока.
• Шибера – заслонки, которая предполагает различную форму и конструкцию.
• Уплотнительных элементов, изготовленных из каучука или нитриловой резины, и располагающихся на шибере или корпусе для обеспечения герметизации узла.
• Сальника с набивкой, который препятствует утечкам жидкости из трубы в окружающую среду.
• Монолитного или сборного корпуса, который выполняется в форме прямоугольника или цилиндра, может иметь крышку или быть разборным для обеспечения доступа к находящемуся внутри механизму.

Для движения заслонки в корпусе предусмотрены салазки. Управляемая маховиком, задвижка перекрывает поток полностью либо частично.

Технические характеристики

Запорная арматура производится в соответствии с ГОСТ Р 55020-2012 и имеет следующие характеристики:

• Номинальный диаметр – от 100 до 1200 мм.
• Номинальное давление – 1,6 -12,5 МПа.
• Температура рабочей среды – от -15 °С до +80 °С, кратковременно – до +110 °С.

Для изготовления корпуса используется высокопрочный чугун марок GJS500, CF8M, для ножа – нержавеющая сталь марок AISI304, AISI316 и выше.

По типу присоединения к трубопроводу самые востребованые стальные шиберные задвижки фланцевые. Также производится арматура с межфланцевым соединением и предназначенная под сварку.

Преимущества задвижек

Если сравнить задвижки с шибером с другими видами арматуры, можно выделить несколько отличительных особенностей:

• Простая конструкция, которая упрощает установку и использование.
• Обеспечение герметичности при работе в водопроводах, с химически агрессивными средами.
• Отсутствие воздействия на поток.
• Отсутствие зон, где возможны застои среды (за счет этой особенности значительно увеличивается продолжительность службы).
• Возможность использования со средами с высокой вязкостью.
• Срок эксплуатации до 30 лет и более.

Именно сочетание практичности, надежности и невысокой стоимости сделали этот вид арматуры оптимальным решением для многих бытовых, хозяйственных и промышленных сфер.

Применение задвижек с шибером

Шиберные задвижки из стали применяются для регулирования жидких, газовых или смешанных потоков в разных сферах:

• Коммунальное хозяйство – в трубах водопроводов и канализации.
• Химическая промышленность – на технологических линиях, где производятся растворители, парафины, аммиак, удобрения, кислоты и прочая подобная продукция.
• Нефтегазовая отрасль – на нефтепроводах.
• Предприятия по производству строительных материалов – на магистралях по транспортировке цемента.
• Электроэнергетика – на трубопроводах ТЭС, ГЭС и АЭС для регулировки жидкости в охлаждающем контуре.

Также задвижки могут использоваться и в других пром отраслях: горнодобывающей, пищевой, целлюлозно-бумажной, деревоперерабатывающей, текстильной и прочей, а также в сельском хозяйстве.
