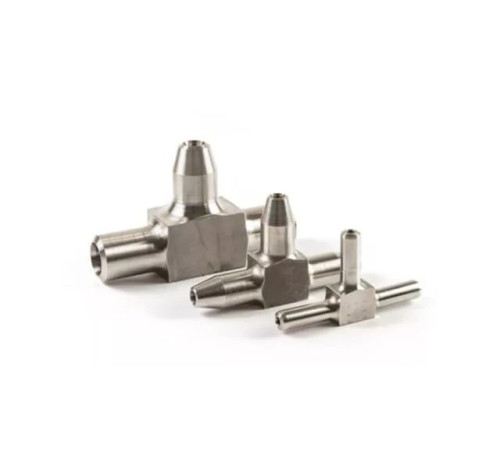

Точеные тройники

Тройник точеный (сверленый) – стальной соединительный элемент в форме буквы «Т», применяемый в водопроводных, газопроводных, нефтепроводных и других трубных системах для ответвления от магистрали потока рабочей среды с целью создания дополнительной ветки, а также подсоединения контрольно-измерительных приборов или другого дополнительного оборудования.

От других соединителей аналогичной геометрической формы фитинги этого типа отличает технология изготовления и набор эксплуатационных качеств, определяющий сферу их использования. Монтаж выполняется сварным способом.

Классификация

В отношении характеристик деталей (конструкции, размеров, марок стали) применяют один из следующих нормативных документов:

• ГОСТ 22822-83, точеный тройник допускается выпускать как равносторонним, так и редукционным с диаметром условных проходов ответвлений от 6 до 200 мм. Такие фитинги предназначены для применения на предприятиях нефтегазовой, химической и других отраслей промышленности в диапазоне температур от -50°C до +510°C и при давлении транспортируемой среды от 100 до 1000 бар.
• ОСТ 34-10-432-90 определяет требования к равнопроходным тройникам, устанавливаемым в трубопроводах типа В и С атомных или тепловых электростанций. Этот вид соединителей предназначен для работы под давлением не более 25 бар, а условный проход может составлять от 10 до 32 мм. Для изготовления берется только сталь нержавеющих марок. Помимо основной сферы применения фитинги можно устанавливать в трубопроводных системах, транспортирующих горячую воду или пар.

Данный тип разветвителей также допускается использовать и в машиностроении, приборостроении и других отраслях, однако в большинстве случаев это экономически нецелесообразно из-за их высокой цены, обусловленной трудоемкой технологией изготовления и большой металлоемкостью.

Технология производства

В качестве полуфабриката для выпуска точеных тройников применяют кованые или штампованные бруски прямоугольной формы соответствующего размера, изготовленные из указанной в техническом задании марки стали. На первом этапе заготовка проходит обработку на токарном станке, в результате чего приобретает требуемую геометрическую форму, в ней высверливаются отверстия нужного диаметра, а всем ответвлениям придается цилиндрическая форма и снимается фаска на торцевой части.

Учитывая, что деталь обычно эксплуатируется в довольно жестких условиях, а от ее надежности напрямую зависит безопасность труда и сохранность оборудования, после завершения производства готовая продукция подлежит обязательному дефектоскопическому, ультразвуковому и другим способам неразрушающего контроля.

Основные свойства

Учитывая специфические рабочие условия, от стандартных стальных тройников точеные детали отличаются более высокой температурной и коррозионной стойкостью (при условии применения нержавеющей стали), а также способностью выдерживать высокое давление благодаря большей толщине стенки.
