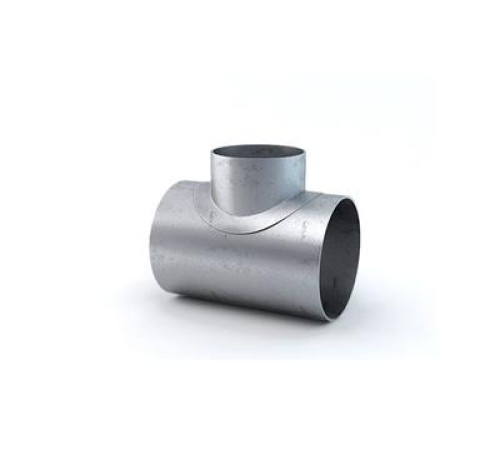

Сварной тройник с накладкой

Сварной тройник с накладкой - это фасонная деталь трубопроводного металлопроката, главной функцией которой является разветвление рабочего потока транспортируемых сред на отдельные ветви и трубопроводы. Усилительная стальная накладка выполняет функции стабилизирующего и герметизирующего элемента. Изделие данного типа характеризуется высокими показателями прочности, жаростойкости, и коррозионной устойчивости.

Техническая информация

Защитными накладками оснащаются как равнопроходные, так и переходные типы водопроводных переходников. Конструкция и габариты выпускаемых изделий должны отвечать действующим стандартам ОСТ 34 10-763-97.

Нижнее предельно допустимое отклонение на толщину стенки должно соответствовать предельному отклонению по толщине основной трубы. Изделие производится из стали марки 09г2с, рассчитано на эксплуатацию в среде, давление которой не превышает 1,6 МПа.

Технология изготовления

Стальные тройники с накладкой производят методом приварки штуцеров непосредственно к трубе. Процесс изготовления включает в себя такие этапы, как:

• предварительная разметка;
• вырез горловины;
• подгонка штуцера к трубе, его прихватка;
• приварка штуцера к вырезу в трубе.

Усиливающая накладка приваривается как к основной трубе, так и к перпендикулярно расположенным, второстепенным трубам. К усилению данного типа производственные инженеры обращаются в случаях, когда разница в диаметрах соединяемых труб выше 0,5.

Изделие подвергается не только резке, штамповке и сварке, но и другим типам механических операций. Перед работой металл проходит тщательный отбор на пригодность, чистку и правку, а также резку в размер, обработку кромки, создание необходимых отверстий, гибку горячим и холодным способами, ковку и другие виды механообработки.

Эксплуатационные характеристики

Сварной металлический переходник, имеющий в качестве усиления стальную накладку, обладает набором практических качеств. Которые необходимы для эксплуатации в условиях, близких к экстремальным – подземные тоннели, теплотрассы, подвалы, и подобные места с сильной влажностью.

Водопроводную арматуру отличает:

• высокая герметичность сварочных швов;
• высокие антикоррозионные показатели;
• возможность эксплуатации во влажной среде;
• широкий диапазон рабочих температур – от -30 до +100°с, и выше.

Сферы применения

Эксплуатация переходников этого типа распространена при работе с давлением, не превышающим 1,6 МПа. Таким образом, тройник с накладкой выполняет следующие функции, и используется:

• в трубопроводах, транспортирующих газообразные и жидкие вещества;
• в сфере жилищно-коммунального хозяйства;
• в обеспечении горячего и холодного водоснабжения;
• при прокладке и техническом обслуживании магистралей и трубопроводов;
• в работе теплосетей;
• при транспортировке пара и воды.
