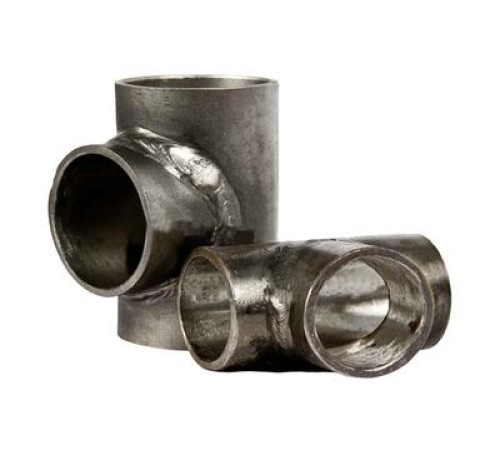

Штампосварные равнопроходные тройники

Тройники стальные штампосварные (ТШС) изготавливаются путем сварки двух заготовок. Отвод и основное тело производят методом штампования из бесшовной трубы, листового проката. У детали один сварной шов, расположенный по магистрали. Изделия выполняют в двух вариантах – с равными проходами или переходными.

Способ производства

Из бесшовного металлопроката (труба, лист) при помощи штампования выполняются заготовки горловины и корпуса. Проштампованные элементы соединяются в цельную конструкцию сварным способом. Производятся по ТУ 102-488-05/95.

Штампосварные равнопроходные тройники отличаются одинаковым размером всех отверстий, постоянной толщиной стенки, устанавливаются в магистрали такого же диаметра. Дополнительно могут оснащаться накладной деталью или решеткой.

Т-образные разветвители с накладкой (ТШСН) способны работать при повышенном давлении, устойчивы к его перепадам. К обычному изделию в месте стыковки основного тела и ответвления приваривается накладка из металла. Это увеличивает прочность арматуры.

Продукция, оснащенная приварной решеткой (ТШСР), используется для жидкостей с крупными загрязнениями. Решетка предназначена для фильтрации, устанавливается на выходе из горловины внутри корпуса.

Технические характеристики

Элементы предназначены для подсоединения к основной части трубопроводов дополнительных ответвлений. Особенность ТШС состоит в том, что они изменяют направление потока рабочей среды под углом 90О. Конструкции разделяют поток жидкости на два направления. При этом давление в точке распределения не изменяется.

Согласно стандарту штампосварные равнопроходные стальные тройники выполняются диаметром от 520 до 1220 мм, размер ответвления – 30-1200 мм. Для производства применяются следующие марки стали:

• 09г2с;
• Ст. 20;
• 12Х18Н10Т и другие.

Углеродистые сплавы используют при изготовлении элементов трубопроводов, эксплуатация которых производится в умеренном климатическом поясе, снаружи или внутри помещений. Рабочая среда в этом случае должна иметь низкую коррозионную активность.

Применение легирующих добавок в сплаве расширяет сферу использования арматуры. Т-образные соединители подходят для эксплуатации в холодном климате, перемещаемая рабочая среда может иметь повышенную степень коррозионного воздействия.

Монтаж ТШС к системе производят следующими способами сварки:

• Ручная дуговая (электроды с покрытием);
• Автоматическая под флюсом;
• Автоматическая контактная с оплавлением;
• Аргонодуговая;
• В защитном газе;
• Комбинированным методом.

Арматура отличается повышенной прочностью, стойкостью к коррозии, выдерживает высокое давление (до 10 МПа), способна работать при температуре от -70 ℃ до +450 ℃.

Область применения

Штампосварные равнопроходные тройники из стали находят применение в паровых установках, инженерных сетях горячего, холодного водоснабжения. Трубопроводные изделия широко используются в нефтегазовой промышленности, на химических предприятиях.

Такие детали также востребованы в топливно-энергетическом комплексе, внутридомовом хозяйстве, пищевой промышленности. Арматура устанавливается на магистральных и промысловых трубопроводах. Выбор Т-образных соединений осуществляется с учетом особенностей эксплуатации.
