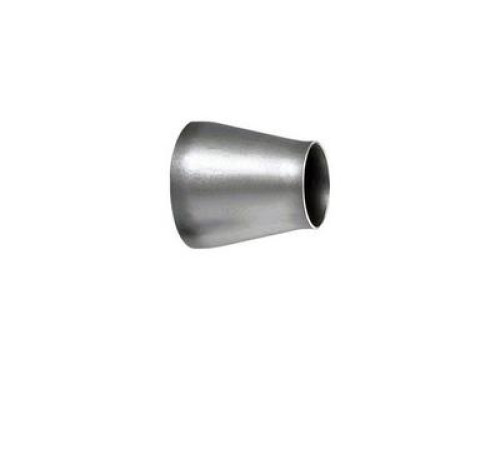

Бесшовные переходы

Переходы стальные бесшовные - это соединительный элемент трубопроводной арматуры. Используется преимущественно в транспортировке рабочих потоков неагрессивных сред, в ЖКХ – это канализация и водоснабжение, паропроводы, и другие инженерные коммуникации, исключая среды с сильной загрязнённостью. Данный элемент трубного металлопроката не имеет швов, благодаря технологии штампования, а потому считается наиболее востребованным, чем сварные и штампосварные типы переходников.

Классификация

Изделие имеет форму усечённого конуса, и по принципу своего соединения делится на 2 вида – приварные и фланцевые. В соответствии с конструктивными особенностями выделяют также переходы эксцентрические и концентрические:

• элементы концентрического типа являются универсальными, и монтируются в трубопроводах как вертикального, так и горизонтального типа;
• эксцентричные используются в горизонтально расположенных коммуникациях и на небольшой глубине.

Переход бесшовный из стали имеет однородную структуру и характеризуются отсутствием сварочных швов.

Технические характеристики

Трубопроводный конус из стали имеет следующие физико-химические характеристики:

• рабочее давление – 40 гкс/см²;
• работа в температурном диапазоне от -70 до +450°с;
• номинальный диаметр от 32х20 до 400х350мм;
• назначение – отопительные и водопроводные системы;
• способ производства – штамповка из трубного проката.

Технология изготовления

В производстве переход бесшовный получают методом усадки трубы необходимого диаметра на прессовом станке с использованием формирующей матрицы. После этого заготовка проходит операции механической обработки, её грани стачиваются под углом 90°.

Монтаж соединительного конуса осуществляется с помощью приварки к трубе соответствующего диаметра. Концентрические переходники производятся в соответствии с ГОСТ 17378-2001.

Эксплуатационные качества

Для эксплуатации в жёстких стихийных условиях, переходник из высококачественной стали должен обладать набором соответствующих специфических качеств, в числе которых:

• способность к эксплуатации в щелочных и кислотных средах;
• возможность транспортировки загрязнённых, либо абразивных потоков;
• работа в условиях давления до 16 МПа;
• широкий диапазон температур – до +450°с.

Применение углеродистых и легированных сплавов при создании трубодетали наделяет её высокими прочностными качествами, коррозионной и химической невосприимчивостью. Что, в свою очередь, гарантирует продолжительное время службы металлического конуса.

Сферы применения

Металлические переходники приобрели востребованность при прокладке магистральных трубопроводов в нефтедобывающей, газовой, химической и энергетической сферах промышленности. Нержавеющие свойства изделия сделали его популярным также в пищевой области, медицине, фармацевтике.
