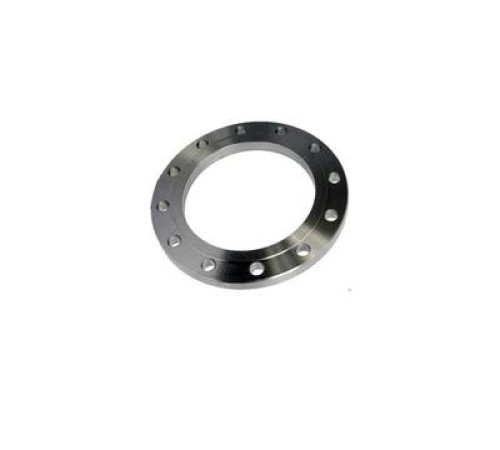

Жаропрочные свободные фланцы

Фланец свободный жаропрочный необходим для обустройства трубопроводных магистралей, работающих в «горячих» условиях. Его широко применяют металлургия, нефтехимия и нефтегазопромысел, химическая отрасль. Изделие отличается высокими потребительскими характеристиками.

Конструкция, монтаж в сеть

Фитинг представляет собой систему из двух полнотелых дисков:

• внешний, или приварной (на самом окончании трубы) – меньшего диаметра, только с одним центральным отверстием;
• внутренний, или свободный – большего диаметра, с дополнительными отверстиями на полях (их в зависимости от диаметра изделия 4, 8, 12, 16 – для интеграции детали в трубопровод).

При монтаже на трубу надевается свободное кольцо, оно никак не крепится к стенкам магистрали и способно вращаться вокруг оси. На окончание трубы с помощью ручной дуговой сварки жестко приваривается внешний диск. Внутреннее кольцо подводится к нему и упирается в него как в фиксатор, после чего стягивается с аналогичным фланцем на соседней трубе с помощью болтов или шпилек с гайками. Пары крепежных отверстий не должны находиться строго на условных вертикальной и горизонтальной осях трубопровода, их смещают на несколько градусов по или против часовой стрелки. Стягивают отверстия попарно, в крестообразном порядке.

Производство

Фланец стальной свободный жаропрочный может быть произведен двумя методами:

• штамповкой;
• механической обработкой.

Первая технология экономичнее и производительнее и потому более распространена. Заготовки, предварительно разогретые до температуры начала процесса рекристаллизации, отправляются в штамповочный пресс, где превращаются в готовое изделие за один удар молота. Второй способ предполагает выточку деталей из плиты нужной толщины и сверление. Он применяется реже, в основном, для изготовления нетиповых фланцев, например, крупногабаритных.

Используемые материалы

В качестве исходного металла выступает любая жаропрочная сталь, чаще всего – сплав 15Х5М, способный работать при температуре до +650°С. В его составе на 91% железа приходится 4,5-6% хрома. Молибдена, никеля, марганца и кремния в нем содержится по 0,5-0,6%, а вольфрама и меди – по 0,2-0,3%. Также в легирующей композиции присутствуют следы титана, ванадия, фосфора и серы.
