Плоские жаропрочные фланцы

Жаропрочные фланцы плоские — соединительные элементы трубопроводных конструкций, на их поверхности размещены специальные отверстия, применяемые для монтажа. Жаропрочные фланцы стальные плоские формируют надежное соединение, применяются в условиях широкого температурного диапазона. Жаропрочные фланцы плоские РУ16 изготовляются в соответствии с гос. стандартом. Изделия бывают нескольких видов, у нас вы сможете приобрести плоские фланцы со стыковочным выступом, впадиной, шипом и пазом.

Жаропрочные фланцы плоские применяются при обустройстве трубопроводов, работающих в высокотемпературных режимах. Это технологические магистрали в металлургических, нефтеперерабатывающих, гальванических, кузнечнопрессовых и других «горячих» цехах. Изделия отличаются высокими эксплуатационными характеристиками.

Конструкция, методы производства, маркировка

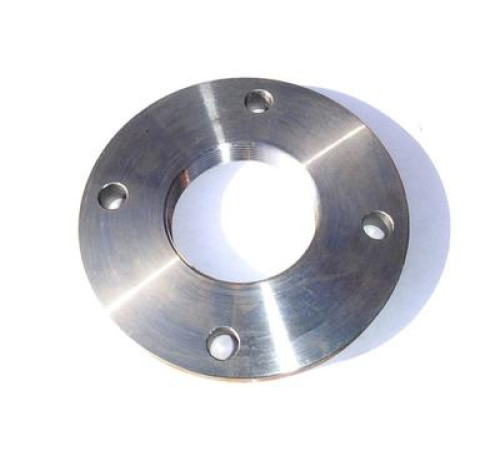

Деталь представляет собой полнотелый диск с несколькими отверстиями: центральным, соответствующим условному проходу магистрали, и несколькими крепежными. Последних может быть 4 или 8, иногда 12 или 16 (для крупных модификаций), они расположены парами, симметрично относительно центра главного отверстия. Если через створ трубопровода условно провести вертикальную и горизонтальную ось, крепежные точки должны быть смещены и не находиться строго на этих осях – так крепление будет более прочным.

Существует 2 основные категории изготовления продукции:

• штамповка;
• механическая обработка (выточка и сверление).

Первый способ самый распространенный, он очень экономичный и производительный. Заготовки предварительно разогревают до температуры, при которой запускается процесс рекристаллизации (порядка +1200℃), и отправляют в штамповочную машину, которая за один ход штока превращает деталь в готовый фланец.

Производство продукции на металлообрабатывающих станках используется гораздо реже. Этот метод целесообразен при выпуске нестандартных или крупногабаритных фланцев.

В краткой маркировке изделия указываются его основные параметры: наименование, допустимое рабочее давление (в бар), условный проход (в мм), используемый металл, например, жаропрочные фланцы плоские Ру16 Ду20 15Х5М.

Используемые сплавы

В качестве исходного сырья может выступать любой жаростойкий стальной сплав. Самый востребованный – 15Х5М. Его применяют, если от готовой продукции требуется способность сопротивляться процессам окисления при температуре до +650°С. В составе сплава:

• 91% железа;
• 4,5-6% хрома;
• по 0,5-0,6% (каждого) кремния, марганца, никеля, молибдена;
• по 0,2-0,3% (каждого) меди и вольфрама;
• незначительные количества серы, фосфора, ванадия, титана.

Продукция может изготавливаться и из других жаростойких сплавов: 12МХ, 16ГНМ, 18Х3МВ.

Интеграция в трубопровод

Жаропрочные фланцы стальные плоские надеваются на окончание трубы так, чтобы кромка трубы находилась на одном уровне с поверхностью диска.

Фиксация элемента происходит методом ручной дуговой сварки. В зависимости от марки сплава может потребоваться предварительный нагрев и последующая термическая обработка области шва.

Фланцы на соседних отрезках трубы соединяются друг с другом болтами или шпильками. Между деталями обязательно прокладывается уплотнительный материал в виде резинового или иного полимерного плоского кольца.

Преимущества

Изделия рассчитаны на работу в условиях воздействия высоких температур, они невосприимчивы к химически активным веществам и биологическим факторам. Детали отличаются высокой прочностью, выдерживают значительное рабочее давление. Они просты по своей конструкции, надежны, очень удобны в эксплуатации и техническом обслуживании.
