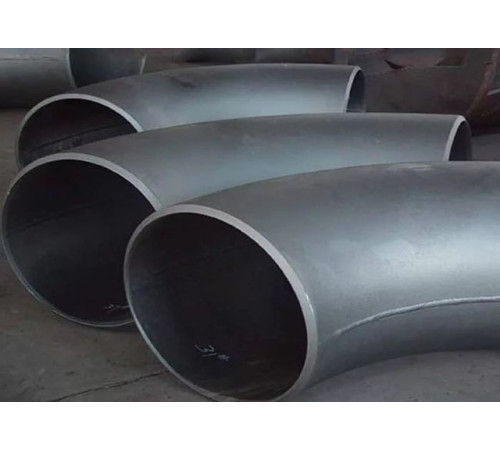

Штампосварные отводы

Стальные штампосварные отводы – это металлические части трубопроводной системы, которые изогнуты под определенным углом. Монтаж деталей осуществляется методом стыковой сварки. Отводы необходимы для изменения направления инженерных сетей и классифицируются по способу производства, помимо штампосварных, на: гнутые, сварные секторные, секционные, точечные, крутоизогнутые, фланцевые.

Свойства и применение

Выпуск изделий допускается с разным изгибом – от 30, 45 до 180 градусов. Поэтому они могут использоваться на различных участках трубопровода. Штампосварные отводы изготавливаются диаметром от 200 до 1400 мм. Фабрикаты способны выдерживать давление до 10 МПа и отличаются следующими свойствами:

• длительный период службы;
• обеспечение плавного поворота инженерной сети;
• устойчивость к резким температурным скачкам;
• высокая прочность, стойкость к механическим повреждениям, что позволяет использовать продукцию при разных условиях эксплуатации.

Рабочие характеристики, а также использование металлоизделий зависит от используемой технологии производства, типа сплава. Агрегаты востребованы в:

• нефтяной, газовой отраслях;
• энергетике;
• системах пожаротушения;
• жилищно-коммунальном хозяйстве;
• сетях водоснабжения, отопления;
• металлургии.

Детали, которые созданы согласно установленным нормам, отличаются высокой точностью изготовления, а также надежностью соединения.

Особенности производства

Штампосварные отводы выпускаются из листового штампованного металла путем сварки. Технология позволяет получать толстостенную продукцию с высокой прочностью. Штампосварные разновидности необходимы для коммуникаций магистрального типа в нефтегазовой промышленности. Изделия преимущественно изготавливаются согласно ТУ 102-488-95, реже других действующих технических условий, ГОСТов.

К отдельному подтипу относится отвод крутоизогнутый штампосварной (ОКШ). Он производится сваркой двух штампованных заготовок согласно ТУ 102-488-05. В результате получается отвод с двумя сварным продольными швами. Металлоизделия отличаются небольшим радиусом кривизны, который равен 1,5 условного диаметра. Эта особенность обеспечивает маленький вес и размеры. ОКШ бывают с углом наклонам в 30, 45, 60 или 90 градусов.

Материалы для изготовления

Сырьем для продукции выступают легированные, углеродистые и нержавеющие стальные сплавы. Оцинкованные, никелированные, хромированные детали отличаются повышенной прочностью, устойчивостью к коррозии. Металлоизделия для инженерных сетей бытового назначения производятся из углеродистого сплава. Они не используются для контакта с химически агрессивными соединениями.

Изделия из легированного сплава подходят для трубопроводов, которые эксплуатируются при температурном режиме от -60°С до +40°С и давлении 7400 кПа. Продукция из нержавеющих сплавов необходима для систем, работающих с химически активными средами, а также горячими жидкостями, газами. Штампосварные отводы из оцинкованной стали эксплуатируются при влиянии высокого давления и применяются для транспортировки агрессивных веществ.
