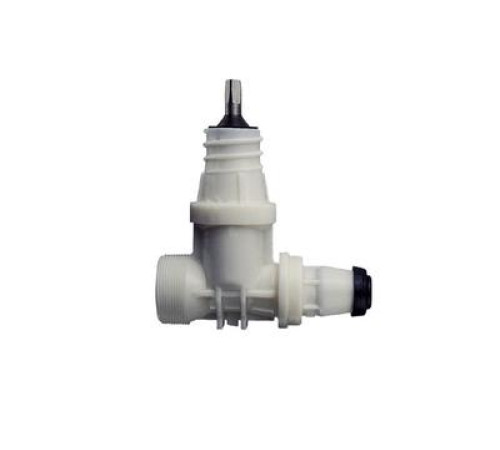

Врезные вентили с насадками iSO

► Мы сертифицировали продукцию, поставляемую из России, по форме СТ-1. Это значит, что наша компания бесперебойно поставляет эту категорию товаров из РФ в Республику Казахстан без задержек на границе.

Врезные вентили с насадками iSO широко используются в жилищно-коммунальной сфере и некоторых отраслях промышленности. Изделия отличаются высокими потребительскими характеристиками. Они прочные, надежные, гарантируют быструю и легкую интеграцию в трубопровод.

Конструкция, используемые материалы, принцип действия

Предмет арматуры конструктивно состоит из:

• полимерного корпуса (в качестве исходного материала используется высокопросный термопласт, чаще всего полиацетат (полиацеталь, или РОМ – продукт полимеризации формальдегида));
• шпинделя из металла (латунь, черная или нержавеющая сталь);
• сальника из химически устойчивой резины;
• пластикового маховика (опционально входит в комплект, чаще поставляется отдельно);
• металлического золотникового затвора.

Вокруг затвора расположен уплотнительный слой. Его изготавливают из технической кожи или стойкого к химическим веществам эластомера (например, резины), однако если вентиль предназначен для эксплуатации в присутствии агрессивных сред (транспортировка нефтепродуктов, высокотемпературный режим работы), уплотнитель около золотника выполняют латунным.

Вращая маховик, оператор поднимает или опускает относительно седла шпиндель вентиля. Седло представляет собой круглое отверстие в перегородке корпуса. Одновременно приходит в движение шарнирно прикрепленный к шпинделю золотниковый затвор. Он полностью перекрывает или освобождает седло, тем самым позволяя транспортируемой среде продолжать движение или останавливая поток.

Монтаж

Вентили с насадками iSO легко и быстро монтируются в трубопроводную магистраль. Первый шаг – вкручивание наружной резьбы изделия в окончание уже установленного врезного хомута с внутренней резьбой. При полностью открытом (поднятом) шпинделе буром нужного диаметра выполняют сверление. Затем бур извлекается из отверстия, запирающий элемент опускается. На второе окончание вентиля надевается iSO-насадка, в которую вталивается следующий участок трубы.

Особенности и сфера применения

Изделия отличаются достаточной жесткостью и прочностью, антифрикционным эффектом. Они стабильны по своим размерам и форме даже в сложных условиях работы – при растягивающих, изгибающих, ударных нагрузках, высокой (до +200…+225℃) и низкой (до -40℃) температуре. Арматура химически инертна, не вступает в реакцию с химическими реагентами, но могут взаимодействовать с органическими и минеральными кислотами в присутствии хлорсодержащих веществ.

Продукция высоко востребована при обустройстве полиэтиленовых, поливинилхлоридных, полиоксиметиленовых трубопроводов производственного и бытового назначения, транспортирующих:

• питьевую и техническую воду;
• рабочие жидкости;
• технологические газы;
• хладагенты;
• теплоносители (с температурой до +200℃);
• смешаные среды (газ и жидкость, вода и пар).

Устройство не предназначено для работы с сильно загрязненными жидкостями (большая концентрация взвешенных веществ), для трубопроводов, напор в которых превышает 1,6 Мпа, а также для интеграции в магистрали с переменным направлением потока среды. Диаметр присоединяемой трубы может быть от 25 до 63 мм (шаг изменения этого параметра стандартизирован).
