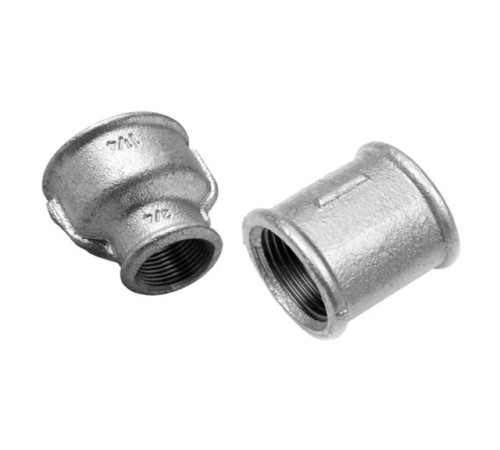

Муфта чугунная оцинкованная

Муфта чугунная оцинкованная – функциональная деталь инженерных коммуникаций, которую применяют для соединения равных и отличающихся по диаметру металлических труб круглого сечения. Помимо стандартных технических параметров этот тип арматуры имеет повышенную антикоррозийную защиту в виде тонкого поверхностного слоя цинка. Сочленение трубопроводных отрезков выполняется с помощью цилиндрической резьбы.

Производство

Серийный выпуск чугунных оцинкованных муфт диаметром 50 мм, а также элементов других размеров осуществляется по ГОСТ 8954-75, ГОСТ 8955-75, ГОСТ 8957-75 методом заполнения заранее подготовленных форм расплавленной металлической массой.

Дальнейший технологический процесс состоит из следующих этапов:

1. охлаждение, извлечение изделий;
2. очистка поверхности от загрязнений, удаление окалин;
3. гальваническая или термическая оцинковка;
4. сверка геометрических параметров;
5. визуальный контроль качества.

Проверенные, готовые к установке чугунные оцинкованные муфты Ду 15, 32, 50 комплектуются в стандартные партии, маркируются и отгружаются на склад.

Виды и сортамент

По форме трубная соединительная арматура делится на прямую и переходную, а по монтажной длине на короткую и длинную. Если муфта чугунная оцинкованная переходная применяется для стыковки труб разного диаметра, то изделия прямой конфигурации – для сцепки одинаковых по сечению участков трубопровода.

Фасонные детали из ковкого чугуна с внутренней цилиндрической резьбой выпускаются по ГОСТ 8944-75 в следующем размерном ассортименте:

• условный проход: 8-100 мм;
• трубная цилиндрическая резьба: 1/2"-44";
• длина (короткие/длинные): 22-84/27-94 мм;
• число боковых ребер под газовый ключ: от 2 до 6 штук;
• вес (без защитного покрытия): 0,031-1,93 кг.

Муфта чугунная оцинкованная в зависимости от назначения изготавливаются как с правой, так и с право-левой резьбой. Для уплотнения крепежных узлов рекомендуется использоваться натуральные, а также синтетические подмотки: сантехнический лен или ФУМ-ленту.

Назначение

Соединения из чугуна с защитным антикоррозийным покрытием используются при обустройстве новых инженерно-технических коммуникаций, реконструкции и модернизации существующих. Например, муфта чугунная оцинкованная Ду 15 с резьбой 1/2" чаще всего применяется в распределительных сетях водоснабжения, жидкостного отопления. Изделия большего диаметра востребованы в магистральных системах.
