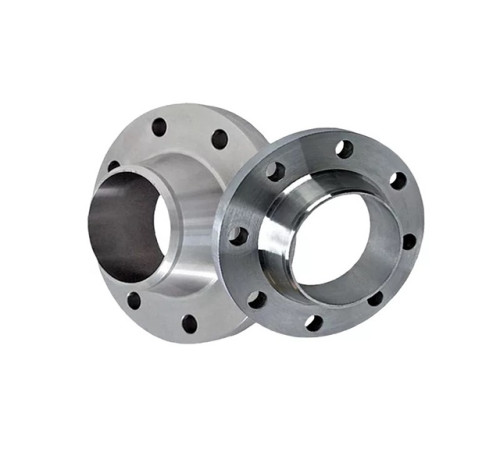

Воротниковые оцинкованные фланцы

Стальной воротниковый оцинкованный фланец представляет собой соединительную деталь, применяемую для герметичного разборного подключения отдельных участков трубопроводов, например, углов, отводов, тройников, а также интеграции в систему запорно-регулирующей арматуры, контрольно-измерительных приборов, насосного оборудования, накопительных емкостей или других элементов.

Для производства фланцев применяют технологии литья, ковки, штамповки, гибки полосовой стали с последующей сваркой.

Особенности конструкции

Цельная конструкция фланца состоит из плоского круглого диска с отверстиями для присоединения ответной части с помощью шпилек или болтов, а также выступа в форме усеченного конуса (воротника) для стыка к трубе при помощи сварки. Герметичность сцепления с ответной частью обеспечивается плоскими эластичными, овальными, линзовыми, металлическими зубчатыми или прокладками другого типа, помещенными в паз диска, а также соединительным выступом или выступом шип-паз.

Конусообразная форма воротника способствует перераспределению возникающего напряжения с основания детали на трубу, что делает возможным применение воротниковых фланцев в трубопроводах с высоким давлением и скоростью движения рабочей среды. Стандартные размеры и конструкция, а также технические свойства детали приведены в ГОСТ 33259-2015.

Классификация

При выборе фитинга для конкретных условий эксплуатации важны следующие параметры:

• Диаметр условного прохода (в пределах 10-1600 мм).
• Температурная, коррозионная и химическая стойкость стали.
• Способ соединения с ответной частью, а также физико-химические характеристики материала прокладки в случае ее применения.
• Максимально допустимое давление рабочей среды.

Данные о стальном сплаве, рабочем давлении, диаметре прохода, а также производителе указывают в маркировке, нанесенной на поверхность фланца.

Характеристики

Соединители этого типа допускается устанавливать в системах с температурой рабочей среды от -253 до +600 °C, транспортируемой при давлении не более 20 МПа. К преимуществам оцинкованных стальных воротниковых фланцев относится:

• Надежность и герметичность подключения.
• Механическая прочность.
• Большой сортамент продукции.
• Простота и скорость монтажа или демонтажа, позволяющая применять их для установки агрегатов или оборудования, требующего периодической очистки или технического обслуживания.
• Отсутствие заужения прохода трубопровода в месте установки фланца, благодаря чему в полной мере сохраняется его пропускная способность.
• Устойчивость к коррозионным процессам, обеспечиваемая защитным цинковым покрытием.

Применяемые для производства марки стали соответствуют гигиеническим нормам, поэтому допускается размещение детали в трубопроводных системах транспортирующих питьевую воду или пищевые продукты.

Назначение

Механические свойства соединительного элемента, а также химический состав стальных сплавов делают возможным использование воротниковых оцинкованных фланцев в коммунальном хозяйстве и на предприятиях практически всех отраслей промышленности: нефтегазовой, химической, пищевой, фармацевтической, машиностроительной и т.д.
