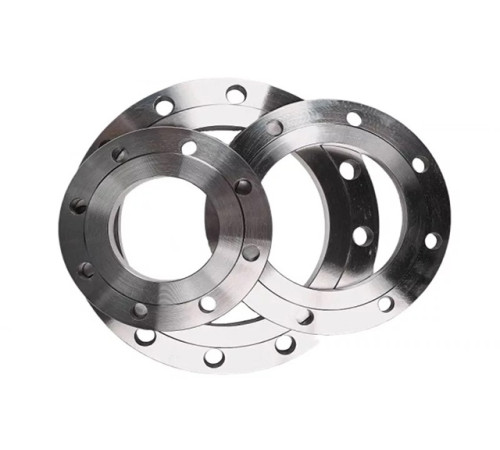

Свободные оцинкованные фланцы

Фланец стальной свободный оцинкованный на приварном кольце – соединительный элемент, предназначенный для разборного крепежа прямых сегментов трубопроводов разного назначения, а также подключения резервуаров, запорно-регулирующей арматуры, насосного или другого оборудования.

Деталь изготавливается из углеродной, легированной или нержавеющей стали с применением технологий штамповки, ковки, резки (плазменно-дуговой или кислородной), сварки гнутой стальной полосы или другого плоского металлопроката. На готовый фабрикат наносится слой цинкового покрытия, повышающего сопротивляемость металла коррозионным процессам, а также увеличивающего срок службы фитинга.

Особенности конструкции и монтажа

Устройство детали отвечает требованиям ГОСТ 33259-2015 и включает два основных элемента: свободно вращающийся фланец (свободное кольцо) в форме плоского диска с отверстиями для разборного присоединения ответной части при помощи шпилек или болтов, а также приварное (внутреннее) кольцо для неразъемного сцепления к окончанию трубы сварным способом. Угол фаски под сварной шов составляет 5(±3)°.

При монтаже оцинкованный свободный фланец надевают на трубу, очищают ее окончание от заусенцев шероховатостей или ржавчины, далее приваривают к нему внутреннее кольцо, накладывая внутренний и наружный шов. Свободно вращающееся кольцо сдвигают к краю, где при помощи резьбовых метизов соответствующего диаметра соединяют с ответной частью. Герметичность сцепки обеспечивает установка прокладки. Фторопластовый уплотнительный материал обозначается в маркировке буквой «Ф».

Сортамент и характеристики

Свободные оцинкованные фланцы на приварном кольце устанавливают в системах с диаметром условного прохода от 10 до 500 мм. К основным характеристикам крепежного элемента относится:

• надежность, герметичность соединения;
• прочность детали, не уступающая прочности остальных элементов системы;
• возможность установки в магистралях с температурой жидкой или газообразной рабочей среды от -30 до +300°C, транспортируемой под давлением до 25 МПа;
• сохранение полной пропускной способности системы (отсутствует заужение диаметра прохода);
• устойчивость к воздействию большинства химически активных веществ;
• относительная простота монтажа;
• высокая скорость демонтажа интегрированных в систему устройств для ремонта, очистки или периодического технического обслуживания с применением минимального количества простого ручного инструмента.

Благодаря соответствию нормам гигиенической, экологической и пожарной безопасности свободные оцинкованные фланцы допускается использовать в системах трубопроводов для транспортировки питьевой воды, пищевых продуктов, сырья и продукции в нефтегазовой отрасли, на предприятиях химической промышленности, а также для соединения элементов производственных линий, деталей машин, механизмов, агрегатов или выполнения других задач.

Степень температурной, коррозионной, а также химической стойкости фланца зависит от свойств применяемого для производства стально сплава, который указывается в маркировке.
