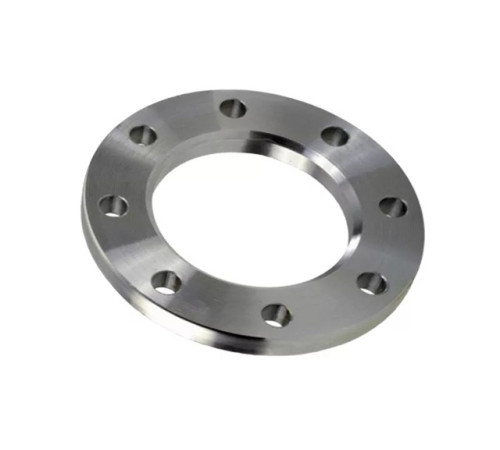

Плоские оцинкованные фланцы

Фланец стальной плоский оцинкованный – это соединительный элемент для промышленности и коммунальных служб, с его помощью организуют подключение трубопроводов, размещение запорно-регулирующей арматуры, а также различного оборудования.

Сортамент

Оцинкованный плоский фланец – это стальной диск с большим отверстием по центру и меньшими по периметру окружности. Условный проход первого соотносится с размером соединяемой трубы. Вторые нужны для крепления болтами или шпильками к оборудованию или арматуре.

Выпуск регламентирован ГОСТ 33259-2015 (вместо отмененного ГОСТ 12820-80), где описываются размеры, характеристики, физико-химические свойства.

Согласно стандарту, фланцы имеют следующие параметры:

• Номинальное давление – от 1 до 25 МПа.
• Диаметр проходных отверстий – от 10 до 2400 мм;
• Вес – от 0,63 до 181 кг.

Плоский фланец выпускается из низколегированной стали с гальваническим цинковым покрытием, что обеспечивает защиту от коррозии и допускает использование фитинга в окисляющейся среде.

Технология изготовления, свойства

Для производства используют методы литья (центробежное) или штамповки. В первом случае до нужных параметров отлитый фабрикат подгоняют на токарном оборудовании или лазерной резкой. Оцинкованный плоский фланец, помимо невысокой цены, обладает:

• повышенной прочностью крепления;
• стойкостью к атмосферным осадкам, появлению ржавчины;
• оптимальными показателями ударной прочности, пластичности;
• параметрами для работы в пониженном или повышенном температурном режиме;
• качественным швом при сварке.

Плоские фланцы с оцинкованным покрытием можно купить для долгой эксплуатации без необходимости регулярной диагностики. Они бесперебойно функционируют в сложных погодных условиях, не боятся суровых зим или жаркого лета, а также стойко переносят перепад температуры рабочей или внешней среды.

Материалы

Для выпуска фабриката подойдут:

• в случае литья – легированные, нелегированные и высоколегированные сплавы;
• для штамповки – углеродистые, низколегированные, теплоустойчивые и коррозионностойкие марки стали.

Примером первых могут послужить 25Л-II, 20Х5МЛ, 12Х18Н9ТЛ, 10Х18Н9Л, а вторых – Ст20, 10Г2С1, 09Г2С, 08Х18Н10Т. В качестве заготовок для последних допускаются как поковки различного сечения и формы, так и плоский прокат, например, листы, полосы, реже плиты.

Испытания

Из готовой партии плоских оцинкованных фланцев отбирают контрольную группу, оценивают химический состав продукции, соответствие размерам и габаритам, параметрам прочности, твердости, а также шероховатости поверхности. В заключении проверяют выдерживаемое в рабочих условиях давление.

Назначение

Благодаря способности противостоять процессам окисления и коррозии, оцинкованные плоские фланцы применяются во многих отраслях промышленности для подключения труб к магистральным линиям. К проводимой среде относятся продукты нефтепереработки, газы. В химической области без них не обойтись для организации перекачки щелочи или кислот. Использовать для передачи горючих, взрывоопасных сред не рекомендуется. Биологическая безопасность, а также нетоксичность изделия позволяет устанавливать его в пищевых цехах на системы как для перемещения готовой продукции, так и сырья.

В сфере ЖКХ с помощью фланцев обеспечивается работа водопроводной системы. Монтаж фитингов проводится предварительной приваркой элемента на концах трубы и соединением метизами через пазы внешних отверстий.
