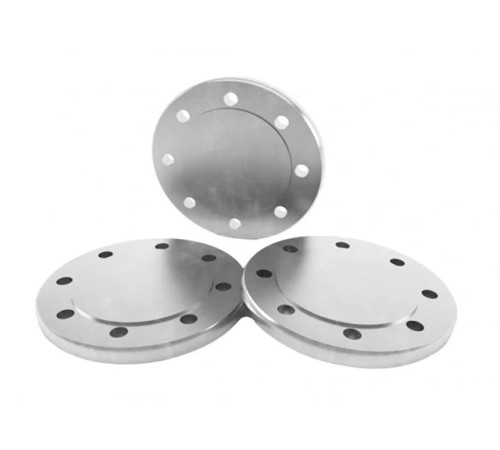

Глухие оцинкованные фланцы

Фланец глухой оцинкованный – стальная заглушка для промышленного оборудования, резервуаров, соединительных частей и трубопроводов, соответствующих ГОСТ 33259-2015. Техническая особенность изделий – наличие антикоррозионного цинкового покрытия, что положительно отражается на эксплуатационных свойствах.

Технология производства

Серийный выпуск фланцевых заглушек осуществляется по ГОСТ 34785-2021 путем механической обработки стальных заготовок. В технологическом процессе используются токарно-фрезерные автоматы с ЧПУ. Промежуточным изделием (полуфабрикатом) являются поковки из конструкционных марок стали: 09Г2С, Ст20, 10Г2С1 и другие аналогичные по химическому составу сплавы.

Изготовленные на металлообрабатывающем оборудовании детали покрывают тонкой цинковой пленкой. Наносится защитная оболочка может разными методами: электролитическим, газотермическим, высокотемпературным. Последний способ выполняется путем погружения продукции в ванну с расплавленным цинком.

Конструкция и разновидности

Заглушка фланцевая оцинкованная – цельнометаллическое плоское круглое изделие со стандартными отверстиями под крепежные элементы. Функциональная особенность этой детали – отсутствие прохода для транспортировки рабочей среды.

По исполнению уплотнительной поверхности различают изделия с выступом, с шипом под прокладки, с пазом и впадиной. По геометрическим размерам и рабочим характеристикам можно выделить следующие виды глухих фланцев:

• рабочий диаметр: от 10 до 1200 мм;
• толщина диска: от 12 до 68 мм;
• размер крепежных элементов: М10-М45;
• номинальное давление: от 6 до 40 МПа.

Соединение с фланцами трубопроводных систем осуществляется с помощью болтов или шпилек соответствующего диаметра, а герметизация – фторопластовыми или резиновыми прокладками.

Сфера применения

Назначение данных элементов – отключение магистральных, распределительных линий с целью присоединения нового оборудования, а также для проведения профилактических или ремонтно-восстановительных работ. Фланцевые заглушки позволяют перекрывать второстепенные ветви с сохранением работоспособности основной системы.

Преимуществами глухих фланцев являются: легко разборное соединение, герметичность стыка, низкая себестоимость по сравнению с задвижками, повышенная коррозийная стойкость, длительный период службы. Широкий размерный ассортимент позволяет подобрать деталь под любые трубопроводные системы и оборудование.
