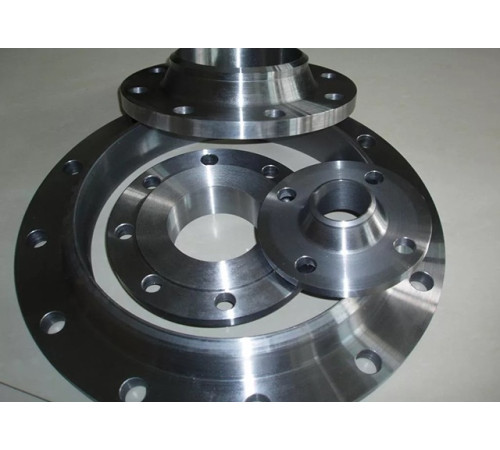

Стальные нержавеющие фланцы

Фланец стальной нержавеющий – разновидность трубопроводной арматуры, предназначенная для организации разборного соединения. Подобные элементы изготавливаются из коррозионностойкого материала и обеспечивают прочное и герметичное объединение труб, насосного оборудования и запорно-регулирующей арматуры в единую замкнутую систему.

Фланец из нержавеющей стали оборудован сквозными отверстиями под крепежные болты или шпильки, при этом монтаж изделия к трубопроводу осуществляется посредством сварки. Соединительные приспособления изготавливаются согласно требованиям ГОСТов и имеют широкий размерный ряд.

Основные разновидности

Трубопроводная арматура из нержавейки выпускается в разных конструктивных вариациях. Чаще всего для организации разъемных соединений потребители приобретают фланцы из нержавеющей стали следующих типов:

1. Плоские – самая распространенная модификация соединительных элементов трубопроводных систем. Они имеют простую конструкцию и не вызывают сложностей при монтаже. Применяются на инженерных коммуникациях с низким давлением рабочей среды;
2. Воротниковые. Главное отличие таких изделий – уникальная конструкция и несколько иной способ монтажа (встык, сварной шов накладывается между торцевой частью трубы и воротником). Используются на особо нагруженных, ответственных участках.
3. Свободные на приварном кольце. Состоят из двух частей: приварного кольца и соединительного фланца. Устанавливаются в труднодоступных местах и способны выдерживать давление до 2,5 МПа.

Эффективность эксплуатации и цена фланца из нержавеющей стали зависят от таких параметров, как тип изделия, марка используемого сплава и размер.

Технические требования

Производство фланцев из нержавейки осуществляется в соответствии с требованиями ГОСТов из коррозионностойких аустенитных сталей 08Х18Н10Т, 12Х18Н9Т и других, аналогичных по химическому составу, марок. Технические параметры, размеры и допуски для каждой модификации свои. Например, плоские фланцы из нержавеющей стали ГОСТ 33259-2015 рассчитаны на рабочее давление 0,1-2,5 МПа и температуру носителя от -70 до 300°С.

Для изготовления крепежных изделий, монтируемых встык используется ГОСТ 33259-2015. Технические характеристики такой арматуры позволяют использовать их на магистральных трубопроводах с давлением до 20 МПа и температурой среды от -235 до 600°С.

Фланцы на приварном кольце выпускают в соответствии с условиями ГОСТ 33259-2015. Они устанавливаются на трубы и соединительные части оборудования с давлением системы до 2,5 МПа.

Ключевые преимущества

Основным достоинством трубопроводной арматуры из нержавеющей стали являются высокие эксплуатационные характеристики, химическая стойкость, устойчивость к воздействию агрессивной среды и продолжительный срок службы.

Фланцы позволяют создать разборное соединение, которое существенно облегчает ремонт и сервисное обслуживание инженерных коммуникаций. Конструктивные особенности и система крепления обеспечивает высокую прочность и герметичность соединения.
