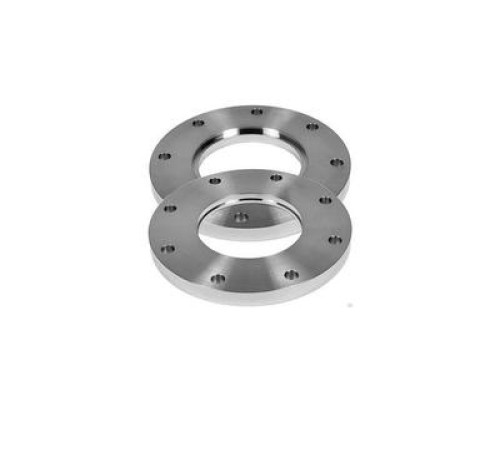

Нержавеющие свободные фланцы

Фланец свободный нержавеющий предназначен для герметичного присоединения патрубков оборудования к элементам трубопроводов, а также соединения между собой отдельных звеньев магистрали. Материалом для выпуска изделий служит коррозионностойкая сталь. Это позволяет проводить эксплуатацию в сложных условиях: при высокой влажности, на открытой местности, в химически активных субстанциях.

Устройство

По конструкции деталь представляет собой два кольца: приварное и свободное. На полях второго размещены монтажные отверстия в количестве 4, 6, 8 или более штук. Оно имеет отверстия под крепеж и надевается на трубу, а впоследствии упрется в приварное кольцо, которое сваркой фиксируется на краю трубы. При этом оно без помех вращается вокруг трубного изделия.

Между приварными кольцами на соседних звеньях магистрали размещают уплотнитель и стыкуют их друг с другом. Отверстия на свободных дисках при этом поворачивают так, чтобы они находились ровно друг против друга. В них вставляют специальные шпильки или болты и затягивают крепеж ключом, используя гайки.

Производство

Свободный фланец из нержавейки изготавливается:

• по литьевой технологии;
• штампованием;
• механической обработкой – с помощью резки, сверления, фрезеровки заготовок.

Литье – самый экономичный способ, так как не предусматривает отходы производства. Однако расплавленный металл может застыть неравномерно. Это приведет к образованию воздуха внутри изделия, что значительно снизит прочность. Штамповка и механический метод оставляют излишек материала, однако готовый фитинг прочнее, а также менее склонен к протечкам.

Свойства

Наличие вращающейся детали с крепежными отверстиями позволяет упростить монтаж трубы в труднодоступных местах, помогая выравнивать целые участки трубопроводных магистралей. А поскольку свободное кольцо не вступает в непосредственный контакт с жидкими веществами, его можно изготовить из нержавеющего сплава с более низкими показателями стойкости к химическим воздействиям, то есть более экономичного.

К преимуществам фланца относят:

• практичность;
• функциональность;
• гарантируемая надежность соединения;
• высокие антикоррозийные свойства;
• устойчивость к агрессивной среде.

Изделие этого типа обладает продолжительным рабочим ресурсом. Переносит перепады температуры.

Область применения

Свободный фланец из нержавеющей стали широко применяется в нефтяной, химической, а также газовой промышленности. Крупным потребителем является коммунальное хозяйство. При помощи элементов обустраивают магистрали горячего и холодного водоснабжения, системы отопления и канализации, промышленные трубопроводные линии.
