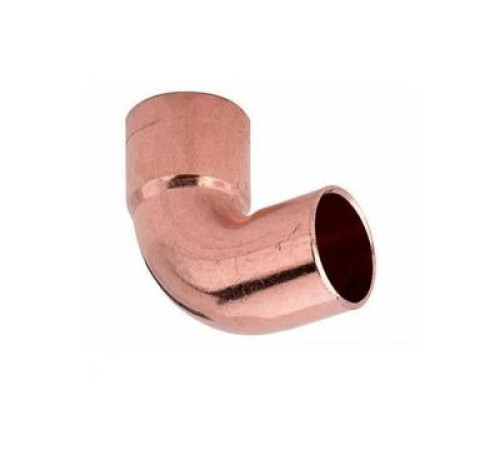

Медный однораструбный отвод 90

Отвод однораструбный медный 90 градусов встречается в домашних водоподающих сетях, а также в водо- и газопроводах промышленного назначения. Его отличие от двухраструбных аналогов заключается в наличии специального конструктивного расширения только на одном окончании детали. Второй конец фитинга является гладким.

Производство

Основной метод изготовления продукции – горячая или холодная штамповка. Самый востребованный сплав – М1 с химической чистотой 99,9% или его модификации, например, фосфоросодержащая марка М1ф. Изделия не подвергаются полировке, травлению или еще какой-то дополнительной обработке, если это не было оговорено с покупателем при индивидуальном заказе.

Обязателен ряд приемочных испытаний – соответствия заданным геометрическим параметрам и химическому составу, чистоты и целостности поверхности. Для контроля из всей партии продукции случайным образом отбирается несколько образцов изделия. Если они соответствуют заданным критериям качества, вся партия отправляется на склад готовой продукции.

В продажу фитинги поступают в индивидуальной полимерной упаковке, крупные поставки – в картонных или деревянных ящиках.

Конструкция

Медный однораструбный отвод 90 – это классическое колено с поворотом оси на прямой угол с раструбным расширением на одном окончании. Второй конец изделия гладкий, при монтаже методом капиллярной пайки он будет вставлен в раструб присоединяемой трубы. Также изделие можно интегрировать в трубопровод в этой точке с помощью специального обжимного фитинга.

По величине условного прохода различают модели отводов:

• равнопроходные – одинаковые диаметры обеих концов изделия (раструб не учитывается, он спроектирован таким образом, чтобы при вставке в него отрезка трубы по окружности сформировалась щель размером 0,2-0,4 мм);
• переходные – с разным условным проходом окончаний.

Вторые активно используются, если необходимо изменить напорные параметры потока – уменьшить или увеличить давление рабочей среды. Для этого внутреннюю поверхность магистрали нужно соответственно сузить или расширить.

Методы монтажа в сеть

В трубопровод безрезьбовый однораструбный отвод из меди 90 интегрируется двумя основными способами:

• по обжимной технологии;
• капиллярной пайкой.

Вторая, в свою очередь делится на высокотемпературную (образует более прочное соединение, используется на ответственных объектах, в напорных магистралях, в трубопроводах, перекачивающих химически активные рабочие среды) и низкотемпературную (более экономичную и безопасную, широко применяемую при обустройстве бытовых сетей водоснабжения и отопления).

Область использования

Сфера применения изделия весьма широка: химия, лабораторное дело, тепло- и криоэнергетика, металлургия, добывающая и перерабатывающая отрасли, фармацевтика и пищевая промышленность, жилищно-коммунальное хозяйство.

По магистралям, в которые интегрируется отвод, могут перемещаться питьевая и техническая вода (горячая или холодная), технологических газы, рабочие жидкости, смешанные (газожидкостные, пароводяные) среды. В охлаждающих установках такой фитинг изменяет поток движения хладагента, а в тепловом оборудовании – теплоносителя.
