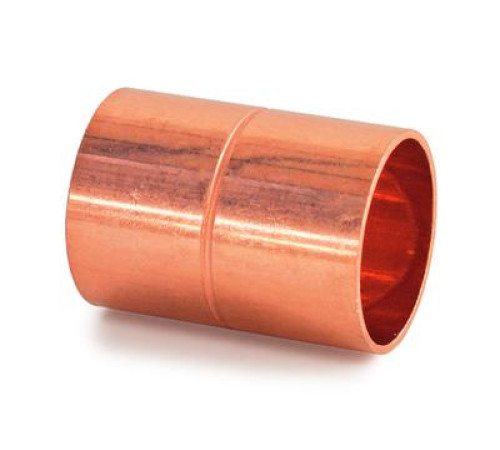

Медная переходная однораструбная муфта

Медная переходная однораструбная муфта высоко востребована при обустройстве бытовых и промышленных трубопроводов. Среди ее достоинств – механическая прочность, жесткость, простота монтажа. Отличные показатели санитарно-гигиенической и экологической безвредности позволяют применять изделие даже на предприятиях по выпуску пищевых продуктов и в магистралях, подающих питьевую воду.

Выпуск изделий и контроль качества

Продукция производится из сплава М1 (99,9% меди в составе) или других соединений на базе этого металла. Основным методом производства является горячая или холодная штамповка. Перед отпуском в продажу каждая партия изделий обязательно проходит серию приемочных испытаний по контролю геометрических параметров изделия, химическому составу его материала.

Обязательно проверяются физико-механические свойства: твердость, прочность на разрыв. Визуально контролируется качество поверхности на предмет отсутствия на ней загрязнений, дефектов в виде расслоений, трещин, раковин (внутри и снаружи), углеродной или окисловой пленки (только внутри, наличие ее на наружных стенках допускается нормативными документами).

Сфера использования и преимущества

Муфта переходная медная с одним раструбом широко применяется при прокладке бытовых и промышленных (небольшого масштаба) трубопроводов по подаче:

• холодной, горячей питьевой и технической воды;
• рабочих жидкостей, газов и газово-жидкостных сред;
• теплоносителя в системах отопления;
• антифризов в сетях кондиционирования и охлаждения.

Фитинг отличается множеством достоинств, среди которых способность выдерживать значительные показатели давления, механическая прочность, надежность, долговечность, невосприимчивость к образованию и росту очагов ржавления. Это позволяет использовать изделие даже в условиях постоянного воздействия на него агрессивных факторов: химически активных веществ, соленой морской воды, повышенной влажности окружающего воздуха.

Конструкция и монтаж в трубопроводную сеть

Муфта переходная из меди этого типа представляет собой полую цилиндрическую арматурную деталь для соединения отрезков труб разного диаметра. На одном из окончаний находится раструбное расширение – в него при монтаже сети вставляется труба обычного диаметра. На втором конце изделия раструб отсутствует – этим окончанием оно вставляется в соседнюю трубу. Образовавшийся при соединении деталей зазор должен не более 0,4 мм.

В водо- или газопровод изделие интегрируется методом капиллярной пайки при высокой (+450℃ и выше) или низкой (не более +450℃) температуре. В первом случае в качестве припоев применяются тугоплавкие сплавы, гарантирующие повышенную устойчивость к высокотемпературным нагрузкам. Шов получается максимально прочным, такие трубопроводы могут работать в сложных условиях и перемещать газовые, жидкие и смешанные среды под напором.

Более безопасным и экономичным является низкотемпературный метод пайки с легкоплавкими припоями. Он активно применяется при обустройстве бытовых водопроводных сетей и систем отопления, если теплоносителем в них выступает вода, а не нагретый до критических температурных показателей водяной пар. Шов получается менее прочным, однако его возможностей хватает для нормального функционирования домашнего водопровода и отопительных сетей.
