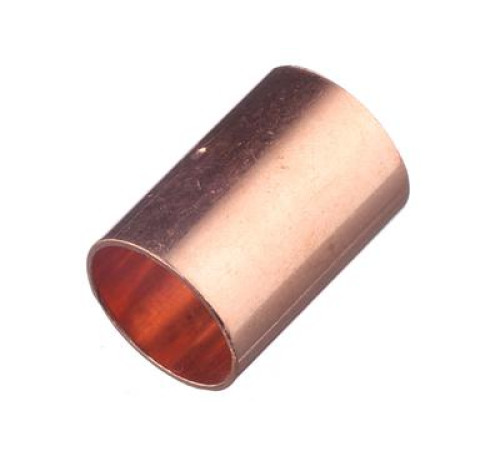

Медная переходная двухраструбная муфта

Медная переходная двухраструбная муфта – важный элемент трубопроводной арматуры, широко применяемый в жилищно-коммунальной сфере и множестве отраслей промышленности. Изделие прочное, гарантирует надежное герметичное соединение, легко интегрируется в магистраль. От однораструбных аналогов деталь отличается наличием расширений на обоих своих окончаниях.

Сфера применения

Изделие незаменимо при обустройстве медных трубопроводов бытового и производственного назначения. Высокая санитарно-гигиеническая безвредность, экологическая чистота и антибактериальный эффект позволяют использовать его даже в магистралях подачи питьевой воды и при производстве пищевых продуктов.

Муфта подходит для интеграции в трубопроводы по перекачке технологических жидкостей, газообразных и смешанных сред. В системах теплоснабжения ее используют для изменения диаметра канала циркуляции теплоносителя, а в сетях охлаждения и кондиционирования – хладагентов.

Конструкция

Муфта переходная двхраструбная из меди – пустотелая цилиндрическая деталь с различными диаметрами своих окончаний – для соединения труб разного условного прохода. В раструбные расширения на концах изделия при монтаже сети вставляются отрезки присоединяемых труб.

Диаметр муфт колеблется от 10 до 89 мм, а диаметр раструбов стандартизирован и подобран так, чтобы между его внутренними стенками и наружной поверхностью вставленной трубы образовался зазор 0,3-0,4 мм.

Производство

Продукция может изготавливаться из любого медного сплава, наиболее распространена марка М1 с химической чистотой 99,9%. Основная технология выпуска – холодная или горячая штамповка. Дополнительная обработка поверхности готовых изделий в виде полировки, травления или других операций в базовом исполнении не предусмотрено.

Перед отправкой потребителю муфты проходят ряд приемочных испытаний, во время которых контролируются:

• химический состав материала;
• точность геометрических параметров изделия;
• прочность на разрыв;
• твердость.

Состояние поверхности исследуется визуально: на ней не должно быть грязи, сколов, трещин и других дефектов. Наличие углеродной или оксидной пленки допускается только на внешних стенках изделия.

Ключевые особенности

Среди достоинств фитинга – способность работать в напорных трубопроводах, механическая прочность, жесткость, невосприимчивость к коррозии, химическая инертность, биологическая стойкость. Его можно использовать даже в сложных климатических, биологических и производственных условиях.

В магистраль муфта устанавливается методом капиллярной пайки, которая может проходить в высокотемпературном режиме тугоплавкими припоями (температура +450℃ и выше) или низкотемпературном с легкоплавкими паяльными составами. Первый вариант обеспечивает более надежное соединение, имеющее повышенную стойкость к неблагоприятным воздействиям, шов имеет максимально возможную прочность.

Низкотемпературный способ более безопасен и экономичен, хотя шовное соединение получается не настолько прочным. Он редко применяется в промышленных условиях, но широко распространен при монтаже домашних водопроводных и отопительных (с водой, а не паром, в качестве теплоносителя) сетей.
