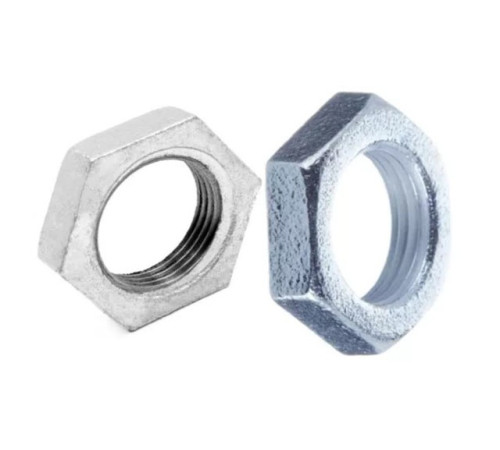

Контргайка оцинкованная

Контргайка оцинкованная – элемент дополнительной защиты муфтовых сборных узлов, предотвращающий самопроизвольное раскручивание соединительных частей. Контрящие детали применяются в трубопроводных системах с избыточным давлением до 1,6 МПа и температурой рабочей среды не более +175°C.

Поверхностный цинковый слой обеспечивает надежную антикоррозийную защиту, что позволяет применять изделия в местах с повышенной влажностью, неагрессивной средой, а также в других неблагоприятных условиях.

Производство

Различают три способа изготовления контрящих элементов: механическая обработка на металлорежущих станках, штамповка, литье. Если первые два метода используются для получения деталей из металла, то продуктом последнего является чугунная оцинкованная контргайка. Производство осуществляется на автоматизированном оборудовании по ГОСТ 8968-75, ГОСТ 8961-75.

Выпуск состоит из следующих этапов:

• получение заготовки;
• нарезка цилиндрической резьбы;
• нанесение цинкового покрытия;
• контроль геометрических размеров;
• визуальная проверка качества.

Готовая металлопродукция формируется в партии, упаковывается и маркируется согласно ГОСТу.

Назначение

Контргайки стальные оцинкованные применяются в сборочных узлах совместно с муфтами, сгонами и другими трубопроводными соединительными частями. Их функция заключается в жесткой фиксации резьбовых стыковочных деталей. Таким образом обеспечивается герметичность соединений инженерных коммуникаций.

Контргайка навинчивается на трубу вместе с муфтой, не давая последней раскрутится под действием вибраций, температурных колебаний. Установка контрящего элемента осуществляется при помощи внутренней цилиндрической резьбы, а шестигранная форма обеспечивает удобное закручивание.

Размеры

Сортамент оцинкованных контргаек соответствует стандартным значениям других трубных соединительных элементов, что обеспечивает их совместное использование. Основные параметры:

• условный проход: от 8 до 100 мм;
• цилиндрическая резьба: от 1/4" до 4”;
• толщина изделия: от 6 до 14 мм;
• диаметр описанной окружности: от 22,4 до 156 мм;
• размер «под ключ»: от 22 до 135 мм;
• вес (без учета защитного покрытия): от 0,014 до 0,67 кг.

Толщина цинкового слоя зависит от технологии нанесения и составляет от 40 до 200 мкм, что вполне достаточно для защиты от большинства вредных факторов.

Применение

Контргайки используются в резьбовых соединениях трубопроводных инженерно-технических коммуникациях, предназначенных для транспортировки жидких и газовых сред. К таким системам относятся централизованное и автономное отопление, водоснабжение, газораспределительные линии, химическое производство.
