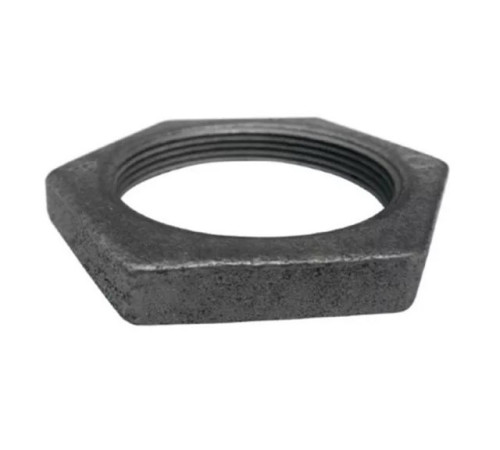

Контргайка чугунная

Чугунные контргайки – разновидность фитингов, используемых для скрепления элементов трубопроводов. Сечение представляет собой правильный шестигранник с внутренней резьбой, нарезаемой на токарном станке. Тип резьбы – обратный. Контргайки устанавливаются в соединениях, обладающих невысокой надёжностью, и исключают самопроизвольное откручивание основной гайки под действием вибрации, перепадов температуры, внутренних динамических воздействий в трубопроводах.

Контргайки изготавливаются из серого или оцинкованного чугуна, устанавливаются на участках трубопроводов, работающих с неагрессивными средами: водой, паром, охлаждающими растворами. Температура рабочей среды не должна превышать 175С, а внутреннее давление в трубопроводе – 16 МПа.

Технические требования к контргайкам из чугуна

Основные размеры соединительных элементов из ковкого чугуна регламентируются межгосударственным ГОСТ 8961-75. Технические требования устанавливаются ГОСТ 8944-75.

Контргайки из оцинкованного и неоцинкованного чугуна отличаются:

• диаметром резьбы;
• условным проходом;
• расстоянием между параллельными гранями шестигранника;
• массой.

Вес оцинкованной контргайки не должен отличаться более, чем на 5% от массы стандартного изделия при одних и тех же геометрических параметрах. На наружных и внутренних поверхностях контргаек из чугуна не допускается наличие раковин, окалин, пригаров, инородных включений. Оцинкованные элементы должны иметь однородное покрытие без тёмных пятен, оксидных плёнок, пузырчатости. Допускается локальная шероховатость цинка и наплывы с условием отсутствия признаков отслоения металла.

Область применения

Основное отличие серого чугуна от стали – повышенное содержание углерода в волокнах. Его объёмная доля составляет 2,14-2,50 %. Контргайки относятся к ответственным элементам систем трубопроводов, работают в напряжённых условиях, связанных с динамическими перепадами температур. Именно этими факторами объясняется выбор материала изготовления.

Чугунные контргайки используются:

• в соединениях систем отопления и водопровода;
• при монтаже участков газопроводов;
• для фиксации стыковых соединений трубопроводов с горючими газами и паром.

Оцинкованные изделия применяются при монтаже участков трубопроводов, работающих во влажных условиях. Тонкий слой цинка предохраняет гайку от коррозии, защищает структуру металла от образования микротрещин и раковин. Обязательное условие при установке – применение дополнительных уплотнительных материалов резьбовых соединений. Такими являются асбестовая нить, анаэробные фиксаторы резьбы, силиконовые герметики.
