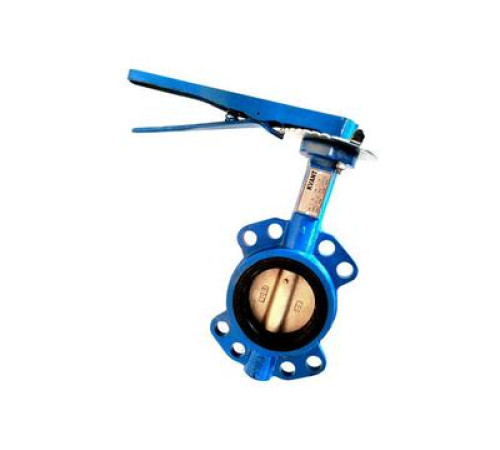

Дисковые затворы с рукояткой

Дисковые затворы с рукояткой – надежные представители запирающей трубопроводной арматуры. Высокие эксплуатационные характеристики изделия сделали его востребованным во многих отраслях народного хозяйства. Оно применяется в химической промышленности, нефтегазопромысле, металлургии, жилищно-коммунальной сфере.

Конструкция

Самый простой дисковый затвор поворотный с рукояткой – вариант без эксцентриситета (симметричный). Он представляет собой корпус из короткого отрезка трубы с вертикально расположенным валом, на котором размещен вращающийся вокруг своей оси диск. В положении «закрыто» он полностью перекрывает собой условных проход трубопровода, для состояния «открыто» его следует повернуть в любую сторону на 90°: он расположится торцом по направлению движения потока и обеспечит тем самым минимальное сопротивление струе. Симметричные модели активно используются в магистралях с небольшим давлением транспортируемого потока рабочей среды.

Затвор дисковый поворотный межфланцевый с рукояткой с эксцентриситетом (несимметричный) отличается расположением оси, вокруг которой совершается вращательное движение запирающей детали. Она смещена от центра условного прохода, а иногда и от центра самого диска (двойной эксцентриситет).

Несимметричные модели имеют несколько существенных преимуществ:

• более плотное прилегание запора к внутренней окружности затвора;
• выход из состояния «закрыто» уже при минимальном угле поворота ручки;
• минимальное трение и, как результат, медленный износ уплотнителя;
• надежный контакт деталей по всей площади соприкосновения.

Изделия с одинарным и двойным смещением оси способны эксплуатироваться в более сложных условиях, чем варианты с симметричным элементом. Они не боятся воздействия химически активных и даже агрессивных рабочих сред, невосприимчивы к повышенным давлению и температуре, отличаются увеличенным рабочим ресурсом (количество циклов срабатывания), высоким сроком службы.

Диск

Элемент имеет круглое поперечное сечение, он бывает плоским или в виде линзы (двояковыпуклым). Отношение толщины к диаметру всегда меньше единицы. Диаметр детали может быть равен условному проходу корпуса или несколько превышать его. Во втором случае положение «закрыто» обеспечивается, когда диск находится под углом к плоскости сечения трубы.

Запорные компоненты должны быть максимально обтекаемыми – так гидравлические потери сводятся к минимуму. Их изготавливают преимущественно из стальных и чугунных сплавов, реже используются титан, бронза и другие цветные металлы. Более точно материал выбирается исходя из будущих условий эксплуатации, например, затворы, работающие с морской водой, имеют чаще всего бронзовые запоры, а для пищевой промышленности требуются варианты из нержавеющей стали.

Рукоятка

Деталь гарантирует быстрое управление механизма, регулируя позицию затворного механизма и тем самым перекрывая и освобождая поток среды. Арматура с таким управляющим органом обладает надежной конструкцией и отличными техническими показателями при незначительной массе и небольших габаритах. Опционально изделие комплектуется двумя датчиками крайних положений.
