Окна рентгенозащитные

Рентгенозащитные окна – светопрозрачные конструкции, обеспечивающие визуальный контроль за ходом проведения лабораторных и диагностических исследований. Особая конструкция, уникальные физико-химические свойства материалов обеспечивают защиту персонала от вредного воздействия ионизирующего излучения. Размеры, технические требования, правила приемки, методы контроля обеспечиваются нормативами ГОСТ, ТУ 6968-001-99177287-2008 и СанПиН 2.6.1.1192-03.

Производство защитного стекла

Изготовление рентгенозащитных смотровых светопрозрачных конструкций осуществляется в промышленных условиях из устойчивых к электромагнитному излучению материалов. Технологический процесс делится на несколько последовательных действий:

1. Загрузка исходных компонентов в строго определенных пропорциях: 60-71% силиката свинца, 33-27% кварцевого песка, 0,2-1,4% нитрата калия, 0,2-1,42% оксида сурьмы и от 1,2 до 3,25% других добавок;
2. Плавление сырья при температуре 1400-1700℃;
3. Многоступенчатая термическая обработка стекломассы;
4. Разлив расплавленного вещества по специальным формам (изложницам);
5. Охлаждение изделий, финишная полировка, контроль качества.

Для получения готового стекла толщиной 20 мм, уровень залитой стекломассы в изложнице должен быть на 2 мм больше.

Конструкция

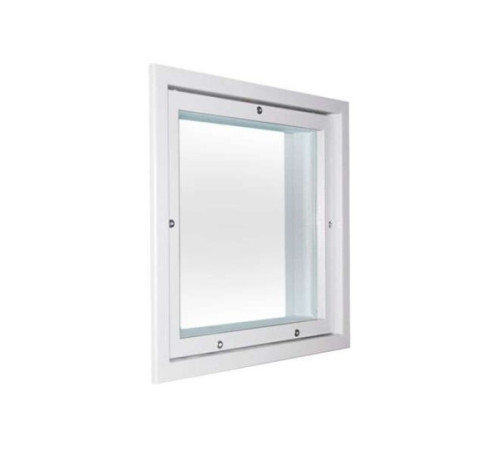

Смотровые рентгенозащитные окна состоят из стальной или алюминиевой рамы, заполненной защитными пластинами из первичного свинца С1, С2, специального высококачественного стекла (СРЗ-3-7), резиновых уплотнителей. Такая конструкция по ослаблению рентгеновских лучей эквивалентна свинцовой пластине толщиной 2,0 - 5,00 мм.

Этого вполне достаточно, чтобы не использовать дополнительную защиту в виде баритовой штукатурки откосов. Для повышения эксплуатационных качеств наружную поверхность изделий производители обрабатывают устойчивыми к дезинфицирующим средствам порошковыми составами.

Размеры

Смотровые окна для рентген-кабинетов можно купить размером от 250х200 до 1200х1000 мм. Светопрозрачные конструкции поставляются, как правило, в белых и серых тонах. В стандартную комплектацию входят: металлическая рама, свинцовое стекло, паспорт изделия, крепежные элементы, руководство по сборке.

Прайс-лист с расценками формируется из таких показателей, как: размеры (м²), качество материалов, защитный свойства, торговая марка. Вес рентгенозащитного окна напрямую зависит от типа конструкции и геометрических размеров. Например, модель Р-2,5-800х400 весит 36 кг, а ОР-2,5-1000х1000 – 74 кг.

Технические характеристики

К стеклам в рентгенозащитных окнах предъявляются особые требования. Помимо светопрозрачности, они должны обладать следующими защитными свойствами:

• твердость по шкале Мооса: не ниже 6 уровня;
• коэффициент преломления света: 1,06-1,75;
• светопропускная способность: 85-90%;
• плотность стеклянной массы: 4,5-5,2 кг/м³;
• свинцовый эквивалент: 2,4-2,7 мм Pb.

Такой показатель, как свинцовый и эквивалент измеряется при напряжении на трубке излучателя в пределах 180-200 кВ.

Правила монтажа

Установка смотровых окон в медицинских диагностических кабинетах, лабораториях и комнатах для досмотра в аэропортах производится внутри помещений в соответствии с требованиями СанПиН. Сначала надежно закрепляется металлическая рама в перегородке, разделяющей рентгеновское оборудование и комнату с персоналом.

Далее устанавливается на место стекло и вставляются резиновые уплотнители. Окончательный этап монтажа заключается в установке специальных наличников, проведении контрольных испытаний и внесение полученных показателей в соответствующий протокол.
