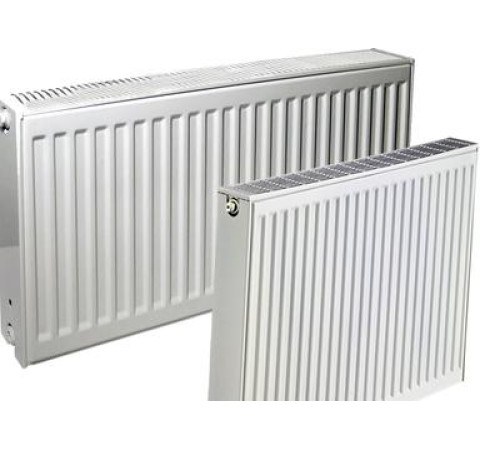

Стальные панельные радиаторы отопления

Стальные панельные радиаторы отопления предназначены для эксплуатации в условиях до 9-10 атмосфер, такие батареи актуальны при обустройстве жилых, офисных, складских, производственных помещений.

Особенности

Требования по циркулирующему веществу более мягкие по сравнению, например, с алюминиевыми батареями. Температура – до 110-120 °C, оптимальное значение рН 8,5 – 9,5, уровень жесткости до 7, концентрация кислорода – до 0,02 мг/кг воды, железа – до 0,5 мг/л. В жидкости должны отсутствовать химически активные компоненты.

Другие особенности:

• Отличная теплоотдача – материал сразу нагревается и быстро отдает тепло;
• Долговечность – могут эксплуатироваться более 25 лет;
• Совместимость с котлами любых видов;
• Экономичность – для максимальной эффективности не требуется много теплоносителя;
• Эстетичный дизайн – не нарушают оформление современных интерьеров.

Конструкция и технология производства

Батарея включает определенное число нагревательных поверхностей (1-3), через которые выполняется теплоотдача. Внутри плоскостей имеются каналы для транспортировки теплоносителя.

С внутренней стороны элемент может соединяться с рядом или несколькими рядами ребер, которые выполняют функцию перенесения нагретых воздушных потоков, усиливая отдачу тепла панелями примерно на 50%.

Плоскости выполняются методом сваривания листов необходимого размера (стандартно толщина составляет 1,2-1,4 мм). Для производства используется метод холодного проката углеродистой стали. Также возможно изготовление моделей из оцинкованной стали. Ребра имеют толщину до 0,5 мм, и выполняются из того же материала.

Внешние части конструкции защищаются методом катафорезного грунтования, а затем оформляются слоем порошка лакокрасочного материала. Традиционно изделие белого цвета, однако панели можно окрасить в любой цвет.

Продукт дополняется парой патрубков сверху и парой разъемов снизу. Два отверстия применяются для интеграции в централизованную сеть, два других оформляются глухими элементами.

Разновидности

С учетом конструктивных особенностей выделяют такие типы панельных стальных батарей отопления: 10, 11, 20, 21, 22, 30, 33.

• 10 – одна плоскость для отдачи тепла без конвекционных элементов.
• 11 — одна греющая часть и один ряд оребрения.
• 20 — пара отдающих тепло модулей, решетка для отвода нагретых потоков, без реберных компонентов.
• 21 (или 12) – два стальных листа, решетка, один слой ребер.
• 22 – пара греющих поверхностей и два ряда конвекционных элементов с воздушной решеткой.
• 30 — три тепловых модуля, решетка, без реберных компонентов.
• 33 — три панели, решетка и три прослойки.
