Силовой кабель – общее название большого перечня разновидностей кабельной продукции, предназначенной для передачи электроэнергии переменными токами промышленной частоты (50 Гц) конечному потребителю.

В зависимости от характеристик кабель может устанавливаться в качестве стационарной электропроводки в помещениях, а также прокладываться на высоте, под землей или под водой. Для обеспечения электроэнергией подвижных машин и механизмов, переносных электроинструментов и другого оборудования применяются гибкие силовые кабели.

Определения и термины, относящиеся к кабельной продукции, а также разъяснение их значений приведены в ГОСТ 15845-80.

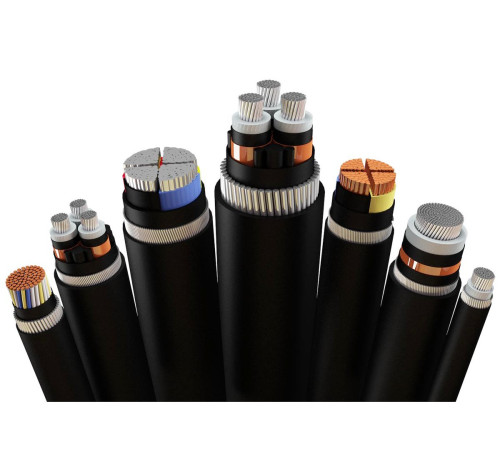

Элементы конструкции

Конструкция силовых кабелей различного назначения может отличаться, однако основными элементами, независимо от модификации, являются такие составляющие: проводники (жилы), изоляция и внешняя оболочка. Дополнительные элементы устройства – заполнитель, экран, броня и т.д. Строение и применяемые для изготовления материалы определяют такие факторы:

• Рабочее напряжение, определяющее толщину изоляционного слоя.
• Пропускная способность по току, от которой зависит площадь поперечного сечения проводника.
• Условия эксплуатации (температура, влажность, воздействие ультрафиолета или агрессивных сред, вероятность механического повреждения и т.д.), влияющие на тип и материал изготовления внешней оболочки.

Для изготовления жил чаще всего применяют алюминий или медь. Кабель силовой медный стоит дороже, однако обладает рядом преимуществ: большей эластичностью, малым сопротивлением и долгим сроком службы.

Изоляция может производиться из резины, полиэтилена, ПВХ, силикона, фторопласта, пропитанной вязкими смолами или канифолью с маслом бумаги, а также других материалов.

Характеристики

Перед тем как купить силовой кабель, нужно обратить внимание на такие характеристики:

• Электрическое сопротивление (измеряется в Ω/км).
• Индуктивность (L), т.е. способность проводника накапливать энергию магнитного поля во время прохождения тока.
• Максимально допустимую нагрузку. Допустимая токовая нагрузка для жил сечением до 6 мм² рассчитывается исходя из пропускной способности 10А на 1 мм². Слишком малое, не соответствующее нагрузке, сечение может привести к перегреву кабеля, расплавлению изоляции и возгоранию.
• Толщину и материал изготовления изоляции.

Также при выборе стоит учитывать условия эксплуатации, способ прокладки и цену силового кабеля (чрезмерно низкая стоимость в большинстве случаев свидетельствует о неудовлетворительном качестве продукции).

Основные разновидности

Для различных целей и условий эксплуатации применяют разные типы силового кабеля. Наиболее распространены следующие разновидности:

• ВВГ – 1-5 жильный кабель, предназначенный для эксплуатации при температуре до 40°C и влажности воздуха до 98%. Может устанавливаться в сетях с напряжением до 1000 В. Существует несколько модификаций такого устройства – АВВГ (с алюминиевыми жилами), ВВГнг (с негорючей изоляцией), ВВГп (кабель плоской формы), ВВГз (с заполнителем).
• NYM – основные характеристики аналогичны кабелю ВВГ, однако продукция производится в соответствии с разработанными немецкими инженерами стандартами, в качестве токопроводящей жилы применяется только медный провод, а форма сечения только круглая. Устройство способно выдерживать температуру до 70°C, а также отличается высокой эластичностью и пожарной безопасностью благодаря наличию заполнителя из мелованной резины.
• ВБбШв (с 1-5 медными жилами) и АВБбШв (с жилами из алюминия) – основным отличием от других видов является наличие армирующего слоя из двух стальных лент.
• КГ – и сам кабель, и проводники выпускаются в резиновой изоляции, обеспечивающей устройству необходимую для подключения переносного электрооборудования гибкость.

Помимо перечисленных, применяются также СИП, ЦАСБп, АПвПу и другие виды силового кабеля, отличающиеся конструкцией, характеристиками и сферой применения.
