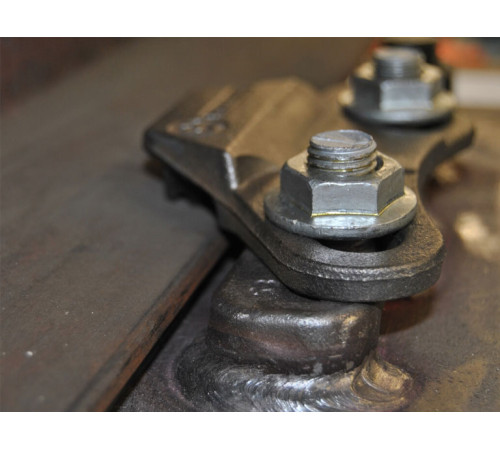

Прижимная планка

Прижимные планки используются в промышленности и на производстве. В зависимости от площади опорной площадки они могут иметь три исполнения: без регулировочных элементов и клиньев, с регулировочными элементами, с клиньями.

В железнодорожной отрасли с помощью прижимных планок обеспечивается фиксация металлоконструкций, опорных балок, консолей. Изделия типа П1 и П2 применяются для крепления рельсов к шпальной решетке.

Основное назначение крепления – обеспечение надежного монтажа конструкции и безопасной эксплуатации промышленного объекта (железнодорожного полотна, крана, несущей фермы).

Классификация

Прижимные планки подразделяются на 4 типа, различающиеся климатическим исполнением и маркой узла крепления. Элементы обозначаются:

1. П1, марка узла крепления 70,100; исполнение У1, У2, рабочая температура от -400 С и выше;
2. П2, марка узла крепления 80, климатическое исполнение и рабочая температура такие же, как у типа П1;
3. П1ХЛ, марка узла крепления 70ХЛ, 100ХЛ, климатическое исполнение У1ХЛ, У2ХЛ, рабочая температура в пределах -400 С-600 С;
4. П2ХЛ, марка узла 80ХЛ, рабочие параметры такие же, как у П1ХЛ.

Цена прижимной планки напрямую зависит от типа изготовления.

Технические требования

Крепежные элементы по прочности, размерам и рабочей температуре должны соответствовать требованиям государственного стандарта ГОСТ 24741-2016. Условия изготовления и параметры качества определяются межгосударственным стандартом 23118-2019.

Материал изготовления зависит от температурного режима эксплуатации. Используются:

• сталь ВСт3кп2 при температуре -400 С и выше;
• стали ВСт3Гпс5 и ВСт3сп5 при температуре -650 С и выше.

Прижимные планки любого типа после производства подвергаются операциям контроля качества. Их выполняет или отдел технического контроля, или уполномоченные специалисты, прошедшие соответствующее обучение.

Требования к комплектности

Прижимные планки, используемые на промышленных объектах, таких как подкрановые пути, должны поставляться вместе с гайками, шайбами и болтами. Одиночная поставка не допускается. Такие требования предъявляются межгосударственным стандартом 23118-78.

Помимо вышеуказанных условий к изделиям должен прилагаться полный комплект документации завода-изготовителя.
