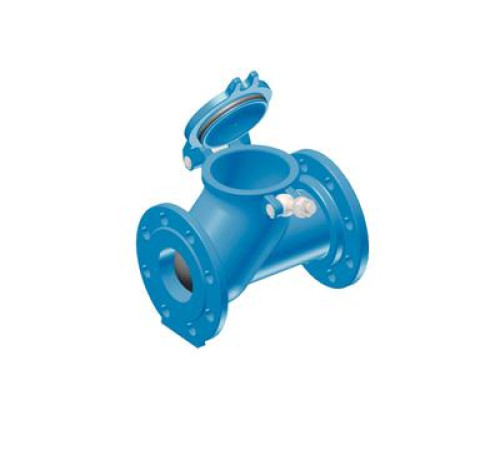

Клапан обратный шаровой чугунный предназначен для предотвращения реверсирования потока рабочей среды в трубопроводе. Изделие широко применяется в жилищно-коммунальном хозяйстве и других отраслях промышленности. От традиционных моделей эта модификация отличается строением своего запирающего элемента: запирающий орган выполнен сферическим.

Конструкция и принцип работы

В конструкции детали выделаются три основных элемента:

• основа – цельнолитой корпус из ковкого чугуна серых марок особой конструкции – с седлом в своей внутренней части;
• внутри корпуса находится запор в виде шара, диаметр которого несколько больше поперечника самого узкого места в седле – для того, чтобы сфера надежно перекрыла условный проход;
• под запором (напротив нормального (проектного) направления струи) расположен пружинный механизм, регулирующий жесткость движения шара.

Чугунный обратный клапан шаровый перекрывает или открывает подачу транспортируемой среды – жидкости, газообразных веществ, пара, газожидкостных и пароводяных смесей – при определенных условиях. Он выполняет это своим рабочим органом, который в нужный период времени начинает поступательно-возвратное движение параллельно оси потока в самой узком точке прохода.

При нерабочем состоянии шар находится в положении «закрыто» – лежит в седле и полностью перекрывает собой проход. Стопорное пружинное устройство прижимает его в такой позиции, не давая подниматься. При подаче напора в магистраль давление воздействует на запор в правильном направлении, стопор освобождает рабочий элемент, который приподнимается и дает струе возможность продолжать движение.

Если поток ослабевает до минимальных значений напора или начинает перемещаться в обратном направлении, пружина моментально возвращает шар в нулевое положение – он опускается в посадочное седло, перекрывая проходное отверстие.

Интеграция в сеть

Арматура монтируется преимущественно фланцевым способом. Такая технология обеспечивает удобство и оперативность монтажа и демонтажа, упрощает ремонт и обслуживание. Среди особенностей исследования – достаточно большой вес и громоздкость. Также неудобства может создавать риск ослабления болтовых стяжек, что особенно часто встречается в напорных трубопроводах. Чтобы не допустить аварии, места соединения следует регулярно контролировать на прочность.

Таких недостатков лишен второй вариант интеграции изделия в систему – межфланцевый. При таком способе фабрикат устанавливается между двумя соседними трубами, оснащенными фланцами. Это позволяет выпускать арматурные элементы более легкими компактными, с небольшой монтажной длиной, но такие детали не могут эксплуатироваться в высоконапорных системах.

Третий вариант установки в сеть – на резьбу. В этом случае деталь оснащена муфтовыми окончаниями с нарезанной внутренней резьбой. Эти варианты также легкие, имеют малые габариты, просто и быстро монтируются в трубопровод и демонтируются, однако их сложнее обслуживать.

Область применения

Обратные шаровые клапаны из чугуна используются в:

• сфере ЖКХ;
• химической промышленности;
• добывающей отрасли;
• металлургии.

По магистралям, которые обслуживает такая арматура, можно транспортировать чистую и загрязненную воду (в том числе питьевую – это позволяет санитарно-гигиеническая безвредность используемого металла), технологические жидкости и газы, пар и водопаровые смеси.
