Чугунные обратные клапаны

► Мы сертифицировали продукцию, поставляемую из России, по форме СТ-1. Это значит, что наша компания бесперебойно поставляет эту категорию товаров из РФ в Республику Казахстан без задержек на границе.

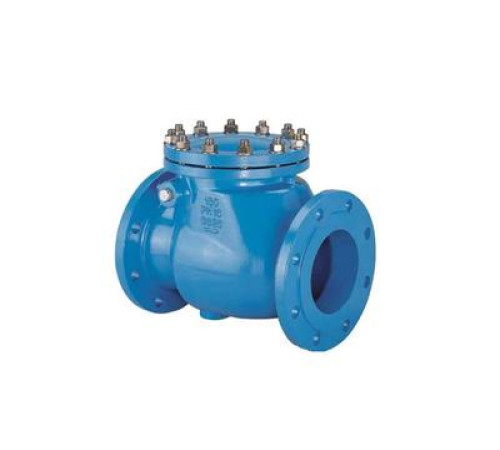

Клапаны обратные чугунные – арматурная деталь из литьевого серого чугуна. Его назначение – предотвращение реверса потока рабочей среды. Изделие востребовано во многих сферах народного хозяйства для защиты трубопроводов и подключаемого к ним оборудования от повреждений в результате гидравлических ударов.

Конструкция и принцип действия

Любая модель арматуры, например, обратный клапан чугунный 50, состоит из:

• литого корпуса.
• рабочего (запорного) органа в виде толстого диска со стопором;
• пружинного механизма (для регулирования жесткости клапана).

Принцип работы изделия весьма прост. Устройство модулирует подачу передаваемой жидкой, газовой или смешанной среды посредством движения запорного органа по отношению к границам седла – самой узкой области внутреннего пространства.

Если на запирающий диск воздействовать давлением в правильном направлении (жидкость или газ транспортируются по проектному вектору), стопорное устройство, ранее сдерживаемое пружиной, открывает рабочий элемент, который освобождает для потока условный проход.

Среда устремляется в заданном направлении. Если поток ослабевает до минимально возможного давления либо меняет вектор движения, диск моментально возвращается в свое первоначальное положение в посадочном седле. Так перекрывается проходное пространство арматуры, предотвращая реверс потока.

Методы монтажа в магистраль

В трубопровод такая арматура интегрируется тремя основными способами:

• фланцевым;
• межфланцевым;
• резьбовым (муфтовым).

Первый вариант – самый распространенный. Изделие удобно в монтаже и демонтаже, его несложно обслуживать. Однако такие модификации достаточно громоздкие и тяжелые. Кроме того, с течением времени болтовые стяжки могут ослабнуть, особенно актуально это для напорных магистралей. Это может привести к аварии, потому точки контакта требуют тщательного периодического контроля.

При межфланцевом способе монтажа установка клапанов выполняется между двумя фланцами соседних труб, которые уже стянуты крепежом в виде болтов или шпилек с гайками. Эти варианты имеют немало преимуществ: они более легкие и компактные, имеют небольшую строительную длину, легко устанавливаются и снимаются с магистрали, не требуют трудоемкого обслуживания. Однако они имеют ограниченную область эксплуатации – их нежелательно использовать в напорных трубопроводах с высоким рабочим давлением.

Муфтовые модификации оснащены внутренней резьбой. Их сфера применения, достоинства и недостатки схожи с теми, которыми обладают изделия, монтируемые между соседними фланцами, но их значительно сложнее ремонтировать и обслуживать.

Сфера применения

Обратный клапан чугунный 100 или вариант другого условного прохода устанавливается в магистралях, транспортирующих газы, жидкости (питьевая или техническая вода, разнообразные рабочие и химические составы), пар, водно-паровые смеси.

Арматура используется в перерабатывающей и добывающей промышленности, металлургии, энергетике, жилищно-коммунальной сфере. Ее интегрируют в бытовые и производственные подающие трубопроводы, водоотводящие системы, сети теплоснабжения и пожаротушения.
