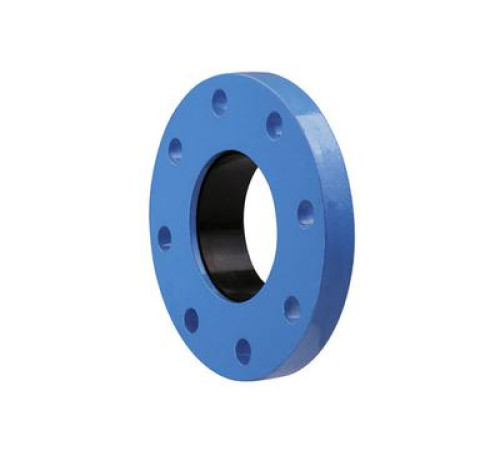

Чугунные самоуплотняющиеся фланцы

Самоуплотняющиеся фланцы из чугуна предназначены для создания надежных и долговечных трубных соединений. Изделия применяются для стыковки отрезков трубопровода или интеграции в магистраль технологического оборудования. Они просты в применении и обладают высокими эксплуатационными характеристиками.

Конструктивное устройство

Самоуплотняющийся фланец состоит из следующих элементов:

• чугунное фланцевое кольцо;
• стальное зажимное кольцо;
• резиновая манжета;
• упорное кольцо;
• уплотнительная втулка.

Фланец изготавливается из ковкого чугуна методом литья, на него электростатическим способом наносят порошковое эпоксидное покрытие. Защитный слой прочно сцепляется с чугунной поверхностью, оно устойчиво к влаге и химически агрессивным веществам. Наличие покрытия препятствует развитию процессов коррозии и окисления, что повышает срок эксплуатации изделия.

Уплотнения выполняются из экологически безопасного эластомера. Он не выделяет токсичных веществ и разрешен для эксплуатации в сетях подготовки и подачи питьевой воды. Зажимное кольцо делают из закаленной стали.

Основные особенности

Изделия выполняют две функции – герметизируют соединение и фиксируют отрезки труб. При монтаже нет необходимости задействовать дополнительные фиксирующие устройства для поддержки стыкуемых труб.

Изделия выпускаются в двух вариантах – для скрепления труб одного диаметра и для перехода с одного диаметра на другой. Оба вида фланцев монтируются в сжатые сроки, а собранную конструкцию можно многократно разбирать и собирать заново.

Самоуплотняющиеся фланцевые фитинги имеют множество достоинств, среди которых:

• стойкость к коррозии;
• механическая прочность;
• устойчивость к перепадам температуры.

Одним из ключевых преимуществ продукции является возможность ее монтажа на трубу с неровным концом. С помощью фланца можно исправить погрешность обрезки до 15 мм. Это позволяет не тратить время на подгонку труб, упрощает и ускоряет монтажные работы.

Сфера использования

Чугунные самоуплотняющиеся фланцы предназначены для установки в инженерных сетях с рабочим давлением до 16 бар. Их можно использовать для создания прочных соединений в водопроводных системах бытового и промышленного назначения.
