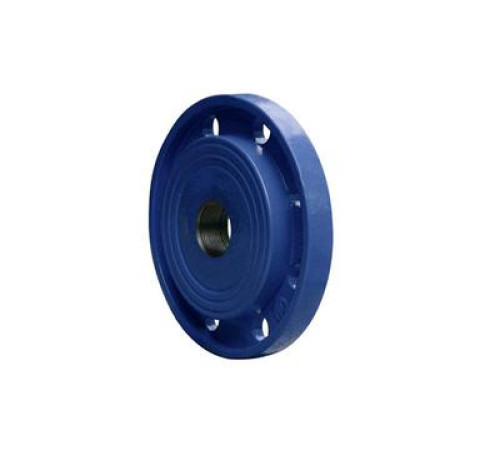

Чугунные резьбовые фланцы

Чугунный резьбовой фланец предназначен для соединения отдельных участков трубопроводов или интеграции в магистраль вентилей, задвижек, контрольно-измерительных приборов и другой арматуры. Его ключевое отличие от большинства других фланцевых изделий – отсутствие необходимости использовать для монтажа электрическую сварку. Труба крепится к устройству резьбовым соединением.

Сфера применения

Элемент используется во всех сферах народного хозяйства: перерабатывающей и химической промышленности, нефтегазопромысле, при добыче твердых полезных ископаемых, в теплотехнике, энергетике, металлургической отрасли.

Фланцы широко применяются при обустройстве чугунных магистралей, транспортирующих питьевую и техническую воду, технологические жидкости и газы, водяной пар, смешанные среды (газожидкостные, пароводяные). Высокая санитарно-гигиеническая безвредность используемого металла позволяет применять изделия даже на предприятиях по производству продуктов питания.

Конструкция, интеграция в сеть

Фланец чугунный с резьбой конструктивно представляет собой плоский диск. В его центре находится монтажное отверстие с нарезанной внутренней резьбой, размеры которой стандартизированы (от 1 до 4 дюймов). Диаметр этого отверстия варьируется в диапазоне от 50 до 200 мм, что позволяет подобрать нужный вариант для трубопровода с любым условным проходом.

Изделие производится методом литья из высокопрочного чугуна серых марок. Материал достаточно хрупок, поэтому изделия из него запрещено:

• бросать с высоты;
• подвергать серьезным вибрационным нагрузкам;
• складировать навалом;
• использовать в условиях значительных резких температурных перепадов.

При монтаже трубопровода отрезки трубы с наружной резьбой на окончаниях вкручиваются в два идентичных фланца, которые затем соединяются между собой посредством болтовых пар или комплектами «шпилька и 2 гайки», пропускаемых через монтажные отверстия, симметрично расположенные на полях фитинга.

При установке трубных отрезков в будущую магистраль следует учитывать, что точки крепежа (их, в зависимости от размера фланца, может быть 4 или 8, для крупных вариантов – 12 или 16) не должны быть ориентированы строго по вертикальной и горизонтальной оси трубопровода – их несколько смещают, поворачивая конструкцию по движению часовой стрелке или в обратном направлении.
