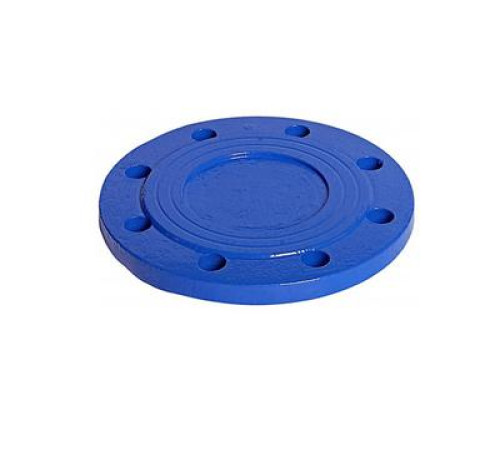

Чугунные глухие фланцы

Чугунные глухие фланцы предназначены для перекрытия окончаний трубопроводов. Изделие крепится к такому же фланцу на концевой трубе болтами или шпильками. Оно имеет многократное применение – в случае необходимости снимается и заменяется на нужный компонент магистрали без проведения сложных демонтажных работ.

Конструкция, монтаж в сеть

Фитинг представляет собой плоское кольцо, произведенное по технологии непрерывного или полунепрерывного литья из чугуна серых марок (графитовые включения присутствуют в пластинчатом виде). Готовые отливки поступают на дополнительную обработку – нанесение нефтяно-битумного или лаково-эпоксидного защитного слоя. Он может покрывать все изделие или только его внутреннюю часть, которая будет соприкасаться с рабочей средой.

Ключевое отличие продукта от других разновидностей фланцев – отсутствие центрального отверстия. Размеры устройств стандартизированы, их диаметры варьируются в диапазоне 50-400 мм. По окружности диска находится от 2 до 8 пар технологических отверстий (их количество зависит от диаметра изделия), предназначенных для интеграции в трубопровод. Между двумя фланцами – глухим и на конечном отрезке магистрали – обязательно прокладывается кольцевой уплотнитель из резины или другого химически устойчивого эластомера. Крепежные элементы (болтовая пара либо резьбовая шпилька с двумя гайками) используются из коррозионностойкого металла – нержавеющего сплава либо оцинкованной стали.

Достоинства и особенности

Глухие фланцы из чугуна отличаются высокими эксплуатационными характеристиками. Изделия:

• твердые и прочные;
• не вступают в реакцию с транспортируемыми веществами;
• не восприимчивы к высоким и низким температурам;
• биостойкие;
• коррозионноустойчивые.

Это объясняет широкое распространение фитингов во многих сферах народного хозяйства – на предприятиях ЖКХ, в химической, перерабатывающей и добывающей промышленности, металлургии, энергетики.

Особенность фланцев из этого металла – относительно высокая хрупкость, потому они требуют бережного отношения в процессе транспортировки, складского хранения и использования. Их нельзя бросать с высоты, использовать их как наковальню или забивающий инструмент, подвергать резкой смене температуры.
