Чугунные фиксирующие фланцы для стальных труб

Чугунные фиксирующие фланцы для стальных труб предназначены для прочного и герметичного соединения участков трубопровода. Их использование позволяет отказаться от применения дополнительных фиксирующих устройств, снимающих осевые усилия. Изделия высоко востребованы во многих сферах народного хозяйства – от жилищно-коммунальной сферы до металлургии и нефтегазопромысла.

Конструкция

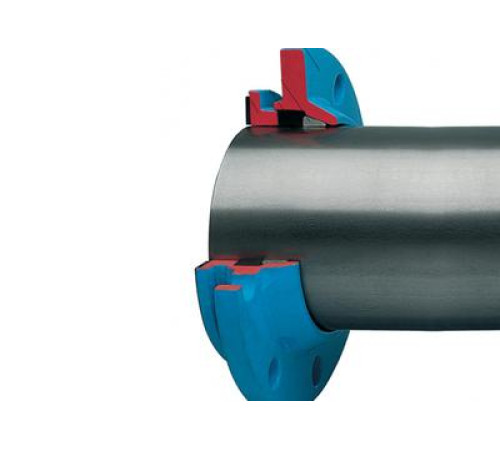

Фитинг представляет собой литую деталь из высокопрочного чугуна серых марок. Он состоит из двух соединенных в единое целое чугунных элементов:

• фланцевой части в виде плоского диска с технологическими отверстиями по окружности (4 для модификаций диаметром до 65 мм и 8 для вариантов с условным проходом от 80 мм и выше);
• прижимного кольца.

Между ними проложено обжимное кольцо из закаленной стали, надежно фиксирующее изделие на трубопроводе в момент затягивания крепежа. Оно упирается в уплотнительную втулку, а затем в прижимную часть. Второй уплотнитель – в формате плоского кольца – прокладывается при установке детали между двумя соседними фланцами. В качестве уплотнительного материала используется химически устойчивый эластомер, достаточно безопасный, чтобы применяться в магистралях подачи питьевой воды.

Крепеж в комплект не входит и приобретается отдельно. Им выступают болты с гайкой или шпильки с двумя гайками в противокоррозионном исполнении (нержавейка, оцинкованный металл).

Интеграция в трубопровод

Деталь в сборе помещается на отрезок магистрали. Фланцевый участок должен быть направлен к центру, прижимное кольцо «смотрит» на окончание трубы и выступает примерно на 10 мм за ее пределы. Важное условие: края должны быть прямыми, без фаски. Разрешено использовать трубы с неперпендикулярно обрезанными кромками так, что одна из сторон может быть утоплена в фитинг на 11-15 мм.

Аналогичное действие выполняют с соседним участком и, после помещения между ними уплотнительной прокладки выполняют соединение фланцев, попеременно затягивая болты или шпильки через монтажные отверстия. Запрещено закручивать метизы в прямом порядке расположения – их закрепляют перекрестно.

Фиксирующие фланцы из чугуна для стальных труб являются изделиями многократного применения. При необходимости их можно демонтировать и установить на новом участке магистрали.
