Чугунные раструбные переходы ВЧШГ

Чугунные раструбные переходы ВЧШГ предназначены для плавного изменения диаметра трубопровода. Нормативные документы регламентируют установку фитингов раструбом «навстречу» движению транспортируемой среды. Наличие раструбных расширений на обоих окончаниях изделия позволяет интегрировать его в сеть в любом положении.

Конструкция, производство, материал

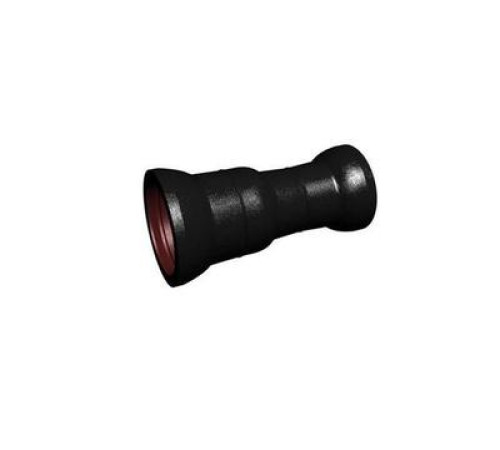

Переход представляет собой сужающийся отрезок трубы с раструбами на обоих концах. Длина изделия L варьируется в интервале 90-600 мм, больший диаметр DN – от 100 до 1000 мм, меньший – от 80 до 900 мм. Все геометрические параметры фитинга отражены в его краткой маркировке, в которой указывается:

• полное название детали;
• ее диаметры (больший, затем меньший);
• длина.

Продукция производится по литьевой технологии непрерывного или полунепрерывного типа в центробежные машины или специальные песчаные формы. Готовые отливки покрываются специальным защитным слоем на основе нефтяного битума или эпоксидных составов для придания их поверхности идеальной гладкости и повышения коррозионной стойкости.

Основным материалом выступает ВЧШГ – чугун высокой прочности с шаровидным графитом. Металл отличается высокой сплошностью своей структуры и потому максимальной прочностью. Также среди его достоинств – противокоррозионная устойчивость, химическая инертность, биостойкость, невосприимчивость к критически низким и высоким температурам.

Сфера применения

Раструбные переходы из чугуна этой марки высоко востребованы в жилищно-коммунальном хозяйстве, где они применяются при обустройстве:

• бытовых и общественных водопроводов;
• водоотводящих сетей (хозяйственных, ливневых);
• систем теплоснабжения;
• сетей пожаротушения.

Изделия широко используются во многих отраслях промышленности – от химической и добывающей отрасли до энергетики и металлургии. Высокая санитарно-гигиеническая безопасность чугуна позволяет использовать эти фитинги для контакта с питьевой водой.

При интеграции перехода в трубопровод следует обеспечить надежную герметизацию стыка с помощью пенькового жгута или другого уплотнительного материала, например, химически устойчивого эластомера. На ответственных участках и в напорных магистралях места соединения дополнительно укрепляются покрытием из асбестоцементного раствора.
