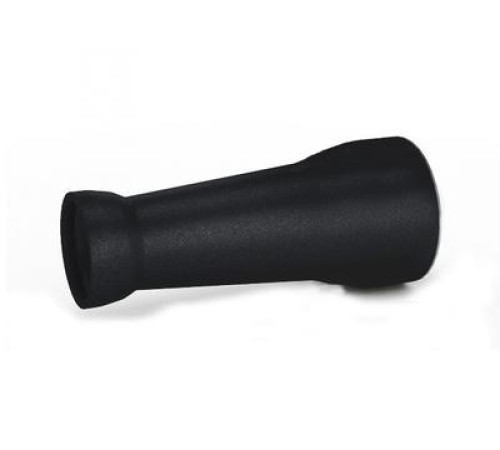

Чугунные переходы раструб-гладкий конец ВЧШГ

Переходы «раструб-гладкий конец» ВЧШГ – монтажные элементы для соединения двух участков трубопровода с разным значением внутреннего диаметра. Изделие используется во многих отраслях народного хозяйства. Самым крупным потребителем подобной продукции являются предприятия жилищно-коммунальной сферы.

Сфера применения

Кроме ЖКХ, переходы (чугун) «раструб-гладкий конец» ВЧШГ широко используются во многих областях:

• химической отрасли;
• металлургии;
• горно- и нефтегазодобывающей промышленности;
• строительстве.

Исходный материал достаточно безвреден с санитарно-гигиенической точки зрения, чтобы использоваться даже при прокладке магистралей питьевой воды.

Строение

Деталь представляет собой фигуру, похожую на усеченный конус. Его больший размер условного прохода лежит в интервале 100-300 мм, меньший – 80-250 мм. Обе эти величины указываются в краткой маркировке изделия, при этом большее значение всегда стоит первым.

Ключевая особенность этой модификации переходного фитинга – наличие на одном из окончаний раструба, а на втором – гладкой муфты. Резьба на втором конце изделия не нарезается, монтаж в сеть ведется путем помещения его в раструб присоединяемой трубы. По аналогии с этим, в расширение на первом окончании вставляется соседний трубный отрезок.

Стыки герметизируются пеньковым жгутом (он должен быть несколько шире в поперечнике, чем образовавшаяся раструбная щель). Паклю надежно утрамбовывают в зазор и при необходимости заливают асбестоцементной смесью.

Характеристика используемого материала

Марка сплава, из которого изготавливаются чугунные переходы «раструб-гладкий конец», – ВЧШГ. Это высокопрочный чугун, отличные эксплуатационные характеристики которого обеспечиваются особым – шаровидным – форматом графитовых включений в металле. Графит в сфероидальной форме – это гарантия минимального отношения площади его поверхности к объему. Структура материала получается максимально плотной и потому обладающей повышенной прочностью.

Также среди достоинств металла:

• высокая сопротивляемость на сжатие;
• хорошая износостойкость;
• отличная податливость обработке резанием.

Последнее актуально при монтаже фитинга в ограниченном пространстве – раструбный или гладкий конец часто приходится немного укорачивать.
