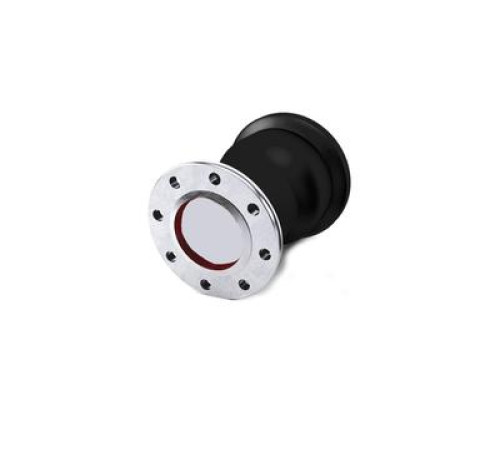

Чугунные переходы раструб-фланец ВЧШГ

Переходы ВЧШГ «раструб-фланец» (чугун) соединяют два разнокалиберных участка трубопровода. Их ключевое отличие от аналогов – наличие фланцевого диска на одном из окончаний. Это позволяет успешно крепить изделие не только к отрезкам труб, но и к элементам регулирующей, запорной или иной арматуры.

Область применения

Самым крупным потребителем продукции является жилищно-коммунальное хозяйство, использующее эти фитинги при обустройстве водоподающих и водоотводящих сетей. Они применяются при прокладке технологических магистралей в разных отраслях промышленности: химии, металлургии, энергетике, горном деле, нефтегазопромысле. Изделия применяют в системах отопления и теплоснабжения.

Конструкция

Переход ВЧШГ «раструб-фланец» похож на усеченный конус, окончания имеют разную площадь поперечного сечения. Больший условный проход может быть от 100 до 1000 мм (этот размер указывается в краткой маркировке изделия первым), меньший – от 80 до 900 мм. На рынке представлены фитинги различной длины, самые популярные – от 200 до 550 мм.

Размеры фланца и раструба стандартизированы и зависят от параметров присоединяемых труб. Диаметр раструбного расширения подобран так, чтобы при соединении его с трубой образовался зазор для корректного монтажа. Фланец имеет 4 или 8 (реже 12, 16) крепежных отверстий.

Интеграция в трубопровод

Нормативными документами предписано располагать изделие так, чтобы поток жидкости заходил в раструбное окончание и выходил из фланцевого. В этом случае герметизировать первый стык достаточно с помощью очищенной пакли. Некоторое ее количество сворачивается в жгут, немного более широкий, чем зазор в раструбе. Материал тщательно укладывается в щель и законопачивается с помощью конопатки и молотка. Если по технологической необходимости приходится располагать чугунные переходы «раструб-фланец» ВЧШГ в перевернутом положении (раструб – на выходящем конце), этот стык обязательно дополнительно укрепляют асбестоцементным раствором.

Фланцевый конец соединяется с аналогичным на соседней трубе или присоединяемой арматуре. Между фланцами прокладывается плоский уплотнитель в виде:

• диска из химически устойчивого эластомера, например, улучшенной резины EPDM;
• анаэробного герметика;
• фторопласта и других материалов.

Стягивание фланцев выполняется с помощью болта с гайкой либо шпильки с гайками на обоих своих концах. Закручивают крепеж обязательно в перекрестном порядке. При размещении перехода в сети следует следить, чтобы крепежные отверстия на фланце не находились строго на горизонтальной и вертикальной осях трубопровода, а были сдвинуты относительно их на несколько градусов.
