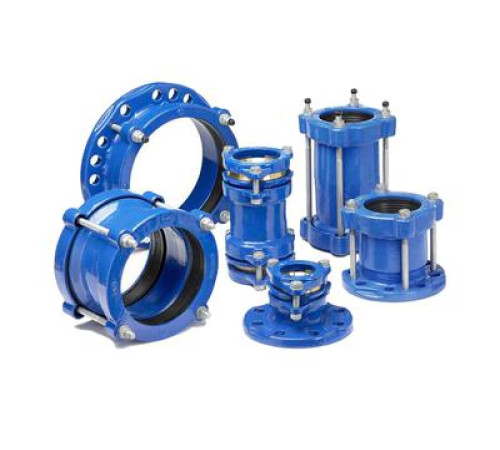

Чугунные патрубки фланец-раструб компенсационные В

Чугунные патрубки фланец-раструб компенсационные ВЧШГ относятся к фасонным частям трубопроводных систем, предназначены для оборудования фланцевого соединения на прямолинейных участках металлических труб для последующего подключения различного вида арматуры. Изготавливаются из высокопрочного чугуна с графитными включениями сфероидальной формы.

Сфера использования: жилищно-коммунальное хозяйство, водопроводные и канализационные сети, системы пожаротушения. Различаются по диаметру проходного отверстия, размеру фланца и конструктивной длине. Монтаж осуществляется посредством шпилек и гаек, без использования специализированного и сварочного оборудования. В процессе эксплуатации монтажное устройство не нуждается в техническом обслуживании, а после замены резинового уплотнительного кольца и крепежных метизов допустимо повторное использование.

Устройство и свойства ПФРК

Патрубок фланец-раструб компенсационный ВЧШГ имеет достаточно простую и надежную конструкцию, которая состоит из следующий деталей:

• прочный корпус с защитным покрытием;
• резиновая прокладка-уплотнитель;
• прижимная запорная крышка;
• оцинкованные крепежные элементы.

Основание соединительного устройства представляет собой небольшой отрезок трубы с раструбом на одном конце и приваренным фланцем на другом. С наружи корпус обработан защитным эпоксидным составом толщиной 250 мкм. Уплотнительная манжета выполнена из этилен-пропиленовой резины в виде кольца.

Прижимной колпак – это покрытое защитным слоем металлическое кольцо с отверстиями под крепежные элементы, в качестве которых используются металлические цинковые метизы. Резьбовое соединение шпильки выполнено накатным способом, каждая комплектуется двумя гайками и шайбами. Класс прочности резьбовых крепежных изделий соответствует не ниже 6.8 категории.

Для справки: высокопрочный чугун с шаровидным графитом или сокращенно ВЧШГ – это конструкционный материал, предназначенный для изготовления изделий ответственного назначения, применяемых в машиностроении и трубной промышленности, продукция которых отличается долговечностью и высокими эксплуатационными характеристиками.

Температурный диапазон эксплуатации чугунных ПФРК варьируется в пределах 0°С-110°С, максимальное рабочее давление: 1,0-1,6 МПа. Допустимый угол отклонения достигает 4°. Место установки – прямые участки трубопроводов водопроводных и канализационных систем, вертикально-горизонтального расположения, как на поверхности земли, так и под ней.

Преимущества использования фасонных частей ВЧШГ

Основные достоинства соединительных изделий из высокопрочного чугуна со сфероидальным графитом являются:

• многократное применение при заменах резиновых манжет и крепежных элементов;
• эксплуатация без периодического техобслуживания;
• монтаж в короткие сроки без использования специальных приспособлений и сварочного оборудования;
• гарантии производителя на соединительные изделии ПФРК;
• средний эксплуатационный период 10-12 лет.

При эксплуатации данная продукция способна выдерживать существенные диаметральные прогибы, сохраняя при этом функциональные характеристики.
