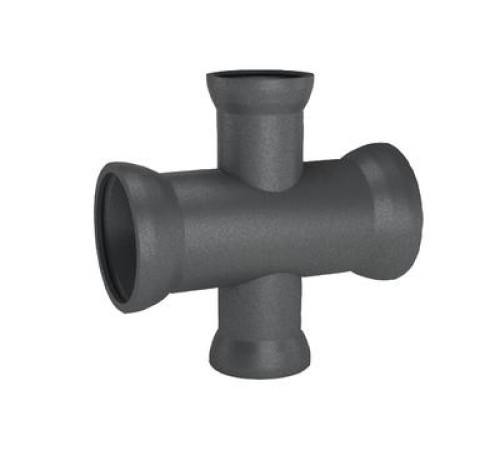

Чугунные раструбные кресты ВЧШГ

Чугунные раструбные кресты ВЧШГ предназначены для разделения трубопровода на три отдельных ветви. Один отвод продолжает продольную ось магистрали, два других отходят от нее из одной точки под прямым углом к трубе. Ключевая особенность – наличие расширений на всех окончаниях.

Строение, интеграция в сеть

Устройство представляет собой крестоподобный фитинг. Противоположные ответвления всегда одинакового условного прохода. Этот параметр основных патрубков не всегда совпадает с диаметром боковых, это нашло отражение в краткой маркировке продукта, размеры указываются в формате «200х200» или «150х100». Если они разнятся, большее значение всегда помещают перед меньшим в обозначении.

Нормативными документами предписано располагать раструб исключительно «навстречу» потоку, однако все 4 конца изделия расширены. При монтаже его в систему следует уделять особое внимание герметичности получаемого стыка. Недостаточно использовать только пеньковый жгут, забитый в зазор между подсоединяемой тубой и внутренними стенками крестовины. Обязательна дополнительная заливка щели асбоцементным раствором, приготовленным из 70% (по массе) сухого портландцемента и 30% вспушенных асбестовых волокон, затворенных чистой прохладной водой до нужной густоты.

Используемый материал, производство

Марка чугуна, из которого выпускаются кресты-раструб, – ВЧШГ, высокопрочный, с графитом в сферической (шаровидной) форме, что гарантирует максимальную прочность металла. Более точно сплав выбирается исходя из будущей специфики эксплуатации:

• ВЧ35;
• ВЧ40;
• ВЧ45 и другие.

Технология изготовления фитингов – непрерывное или полунепрерывное литье преимущественно в песчаные матрицы, могут применяться центробежные машины. Для повышения гладкости и коррозионной стойкости поверхности на нее наносят специальный лаковый состав, образующий сплошное прочное гладкое покрытие.

Оно позволяет эксплуатировать продукцию в самых сложных условиях: в присутствии блуждающих токов, при избыточной влажности окружающего воздуха или грунта, под воздействием химически активных веществ. Арматуру можно монтировать в трубопроводные конструкции в помещениях, в том числе неотапливаемых, и на открытой местности.
