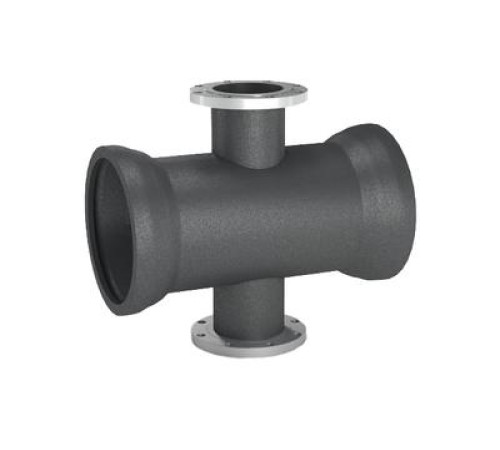

Чугунные кресты раструб-фланец ВЧШГ

В любой трубопроводной магистрали может быть ответвление вспомогательных путей. Часто они отходят от главной линии под прямым углом в той же плоскости. Для организации такого узла подойдет чугунная крестовина раструб-фланец ВЧШГ.

Особенность фитинга – наличие на нем сразу двух типов крепежа к соседним звеньям трубопровода: раструбного и фланцевого. Бывают виды с фланцами и гладкими окончаниями. Что позволяет осуществлять монтаж в раструб присоединяемой трубы. Раструбы должны располагаться исключительно навстречу идущему потоку.

Назначение

Элемент применяется в водосточных, водопроводных сетях промышленного и бытового назначения. Особенно широко его используют коммунальные предприятия, которые внедряют такой фитинг в канализационных системах для отведения фекальных, хозяйственных стоков в жилых, общественных и других зданиях.

Деталь подходит для любых систем тепло-, водоснабжения, всех видов канализаций, по которым перемещаются жидкие или смешанные вещества. Она используется в химической отрасли, горнодобывающей промышленности.

Чугунный крест ВЧШГ типа раструб-фланец также нашел свое применение как составной элемент:

• противопожарных водопроводов;
• нефтяных магистралей;
• газопроводов.

Популярность фитинга объясняется его высокой коррозийной устойчивостью, удобством подготовки к монтажу (чугун поддается резке) и самой установки, экономичностью.

Производство

Материалом для выпуска крестовин для канализации является чугунный сплав ВЧШГ – высокопрочный, с присутствием графита в шарообразной форме. Он более прочен и надежен, чем литейный чугун серых марок. Изготавливают этот элемент трубопроводной арматуры при помощи литья в центробежных машинах.

Отлитые детали отправляются на дополнительную обработку для нанесения защитного слоя – только внутри или на обе стороны изделия. Это увеличивает показатели прочности, а также минимизируется риск налипания на поверхность твердых частиц из сточных вод и других транспортируемых сред. Защитным слоем выступает один из следующих материалов:

• битум;
• эпоксидные составы;
• забеленный чугун.

Такая обработка позволяет фитингу бесперебойно эксплуатироваться до нескольких десятилетий.

Готовая продукция подвергается серии контрольных испытаний. Она тестируется на соответствие заданным величинам геометрических параметров, механической прочности, а также проверяется химический состав.
