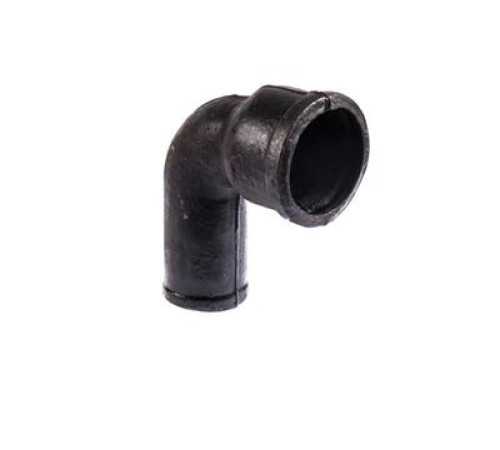

Чугунные колена раструб-гладкий конец ВЧШГ

Чугунные колена «раструб-гладкий конец» ВЧШГ широко используются при прокладке бытовых и промышленных трубопроводов. Их второе название – прямые (прямоугольные) отводы. Назначение изделий – изменять ось движения рабочей среды на угол 90℃.

Выпуск продукции

Колена (чугун) «раструб-гладкий конец» ВЧШГ производятся посредством центробежного литья. Исходный материал – одна из марок высокопрочного чугуна с присутствием шаровидного графита. Это один из самых прочных видов такого металла, что позволяет использовать изделия из него даже на ответственных трубопроводных магистралях.

Для повышения гладкости и коррозионной стойкости стенок они покрываются защитным слоем (нефтебитумным, эпоксидным). Это исключает риск налипания на внутреннюю поверхность фитинга твердых осадков, содержащихся в транспортируемых средах и оставляет площадь сечения створа постоянной даже при интенсивной многолетней эксплуатации.

Сфера применения

Колена «раструб-гладкий конец» ВЧШГ высоко востребованы при обустройстве самых разнообразных трубопроводов:

• водопроводов питьевого и технического назначения;
• канализационных сетей;
• систем теплоснабжения и пожаротушения.

Фитинги также могут использоваться при прокладке технологических линий во многих отраслях промышленности.

Конструкция, монтаж в сеть

Изделия представляют собой отрезок трубы с неизменяющимся внутренним диаметром, согнутый под углом в 90°. Одно из их окончаний имеет раструбную конструкцию, диаметр расширения зависит от условного прохода трубы – он больше ее в поперечнике на 6-7 мм, что предусмотрено для легкого и быстрого соединения фитинга с соседней трубой.

Второй конец отвода – гладкий, в момент интеграции изделия в сеть такое окончание вставляется в раструб присоединяемого трубного отрезка. Нормативные документы регламентируют единственно правильное расположение такого колена в магистрали – его раструб должен располагаться «навстречу» транспортируемой среде.

Монтажные работы предусматривают обязательную герметизацию стыка с помощью пеньки – паклевого жгута диаметром чуть больше, чем образовавшийся в раструбе зазор. Он с усилием закладывается в раструбную щель и утапливается с помощью конопатки или другого подобного инструмента. Если стык необходимо усилить, зазор дополнительно заделывают асбестоцементным раствором (30% асбестовых волокон и 70% портландцемента смешиваются и затворяются до нужной густоты холодной чистой водой).
