Чугунные фланцевые колена ВЧШГ

Чугунные фланцевые колена ВЧШГ предназначены для изменения направления потока транспортируемой среды на угол 90°. Эксплуатационные характеристики фитингов объясняют широкую распространенность их во многих отраслях народного хозяйства. Изделия прочные, химически устойчивые, невосприимчивы к неблагоприятному воздействию биологических факторов.

Сфера использования

Самый крупный потребитель продукции – предприятия сферы ЖКХ. Она используется в частных и коммунальных водопроводах, системах водоотведения, отопления, пожаротушения. В химической, перерабатывающей, добывающей промышленности, металлургии и энергетике такие переходы активно участвуют при обустройстве технологических линий, основных и вспомогательных.

Химическая инертность материала, из которого изготавливаются фитинги, позволяют им не вступать в реакцию с кислотами, щелочами, жирами и другими активными веществами. А санитарно-гигиеническая безопасность чугуна разрешает применять арматуру на магистралях, подающих питьевую воду.

Ключевые особенности

Материал, из которого методом непрерывного или полунепрерывного литья производится колено-фланец, – ВЧШГ, высокопрочный чугун. Графитовые включения присутствуют в нем в шаровидной (сферической) форме. Минимальное отношение площади поверхности графитовых шариков к их объему гарантирует высокую сплошность металлической структуры и, как результат, повышенную механическую прочность. Изделия можно интегрировать в трубопроводы напорного типа и те, что работают на ответственных объектах.

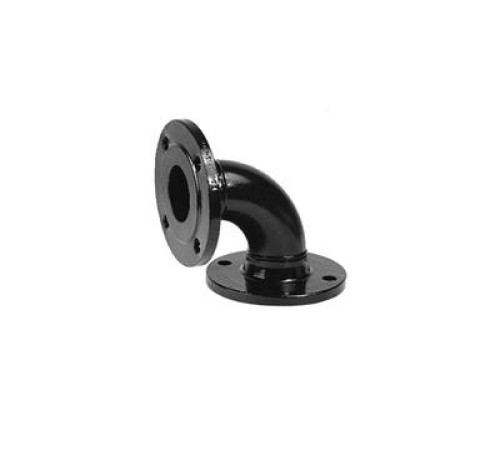

Конструктивно фитинг представляет собой согнутый под прямым углом отрезок трубы с окончаниями равного диаметра. На обоих концах изделия расположены выступающие за пределы детали круглые фланцевые диски. На них расположены 4 или 8 (реже 12, 16), в зависимости от размеров всего перехода, технологических отверстия – для будущего монтажа.

При интеграции изделия в трубопровод колено-фланец из чугуна ВЧШГ ориентируют в пространстве так, чтобы крепежные отверстия были несколько смещены от горизонтальной и вертикальной осей магистрали. Два фланца на соседних элементах подводят друг к другу, располагают между ними уплотнитель:

• резину EPDM или иной химически стойкий эластомер;
• слой сантехнического пастообразного герметика;
• фторопластовый материал.

В крепежные отверстия заводят болты или шпильки и стягивают их гайками (одной для болтов, двумя для шпилек), стягивания проводят в любом порядке, но не по окружности, а перекрестно.
