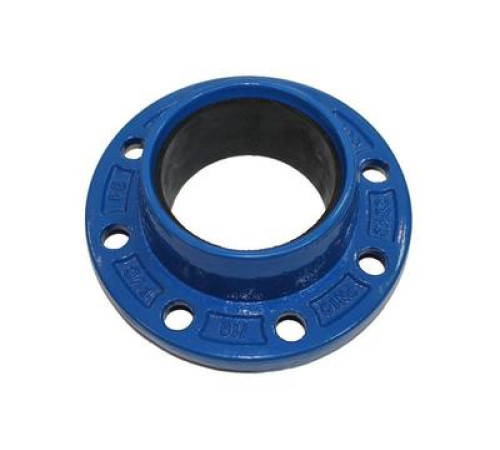

Чугунные фланцы ВЧШГ

Фланцы ВЧШГ – элемент соединительной трубопроводной арматуры. Их назначение – соединять в единую цепь отдельные участки магистрали или интегрировать в нее запорные, контрольно-измерительные, регулирующие и другие устройства. Среди достоинств продукции – высокая коррозионная стойкость, химическая инертность, механическая прочность.

Конструкция

Фланец представляет собой плоский диск. В его геометрическом центре выполнено основное отверстие – для присоединения трубы. Оно может отсутствовать, такие фланцы называются глухими и служат для полного перекрытия створа трубопровода.

На полях диска располагается 4, 8, 12 (иногда 16) технологических отверстий. Они предназначены для монтажа в систему: два соседних фланца соединяются друг с другом путем стягивания и закрепления болтовой парой или шпильковой тройкой (шпилька с гайками на каждом из своих окончаний. При установке изделия их следует располагать так, чтобы точки крепежа не находились строго на вертикальной и горизонтальной оси трубы, а были немного смещены относительно этих условных линий. Затягивание гаек проводят попарно, в крестообразном порядке.

С целью исключить риск повреждения магистрали из-за возникающих напряжений используют особые варианты детали – самоуплотняющиеся фланцы повышенной эластичности, а для максимальной герметичности стыка применяют двухкамерные модели. Последние имеют увеличенную длину и комплектуются двухступенчатой уплотнительной манжетой.

Труба из чугуна монтируется в область центрального отверстия преимущественно сварным методом, может использоваться соединение с помощью резьбы. Полимерные трубы (ПНД, ПВД, ПВХ и другие) крепятся к изделию с помощью запатентованных муфтовых крепежей, например, Synoflex или System 2000.

Используемый металл

Материал, из которого производится такой фланец, – чугун ВЧШГ (сферическое присутствие графита). Арматура отличается высокими эксплуатационными свойствами, среди которых:

• устойчивость к механическому износу;
• химическая инертность по отношению к транспортируемым средам;
• биостойкость и санитарно-гигиеническая безвредность;
• способность работать в высоко- и низкотемпературном режимах.

Основная производственная технология – литье на центробежных машинах в формате непрерывного или полунепрерывного цикла.
