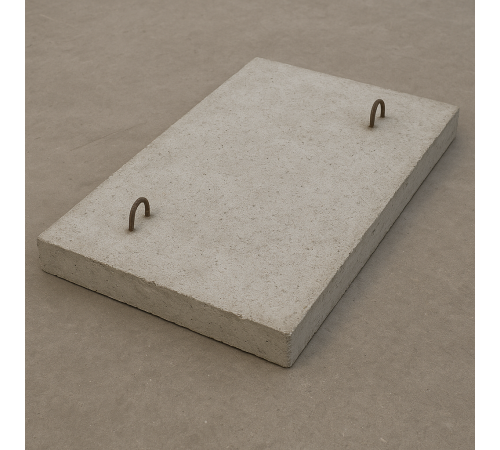

Плиты перекрытия лотков

Бетонная плита перекрытия лотков – специализированное изделие квадратной или прямоугольной формы, которое используется для перекрытия грунтовых и наружных каналов инженерных коммуникаций, трубопроводных сетей, водоотводящих систем.

Продукция востребована во множестве сфер хозяйственной деятельности. Самыми крупными ее потребителями выступают: сельское хозяйство, жилищно-коммунальная сфера, дорожное и гидротехническое строительство.

Назначение

ЖБ плиты перекрытия лотков, плотно прилегая к желобу, по которому проходит теплотрасса, трубопровод или другая техническая сеть, обеспечивают надежную механическую защиту его содержимого (труб, проводов, протекающей воды). Также с помощью этих конструкций обеспечивается дополнительная термоизоляция системы, что особенно важно для отопительных сетей и технологических трубопроводов, а также водопроводов, проложенных под открытым небом.

Технология изготовления плит перекрытия

Плиты перекрытия лотков по ГОСТу изготавливаются только из тяжелого бетона (класс материала не ниже В15). Обязательно использование внутреннего армирующего каркаса из арматуры А-1, Вр-1, А-3. Продукция производится методом вибропрессования, при котором полусухой рабочий раствор заливается в приготовленную металлическую матрицу с установленным в нее сваренным или связанным каркасом из арматурных прутков. На залитый раствор воздействуют вибратором (погружным глубинным или платформенным), чтобы удалить из бетонной смеси пузыри воздуха – так улучшаются прочностные характеристики будущего изделия.

Затем матрица с массой подвергается воздействию высокого давления на вибропрессе и после этого производится немедленная распалубка. Предварительно в заданные точки вставляются скрученные из металлического прута монтажные петли – для более удобной транспортировки и последующей эксплуатации. Сформованные будущие железобетонные плиты перекрытия лотков отправляются в пропарочную камеру – там происходит окончательное отвердевание изделий и набор ими требуемой прочности.

Конструктивные особенности, маркировка

Производители предлагают купить плиты перекрытия лотков нескольких типов, но все они в конструктивном плане представляют собой сплошную железобетонную плиту с квадратом или прямоугольником в сечении:

• с гладкими торцами и боковыми гранями;
• с продольным пазом на боковых поверхностях;
• со стыковочными замками пазогребневого типа;
• с двумя или четырьмя монтажными петлями.

Полная маркировка плит перекрытия лотков включает все три размера продукта (длина, ширина, высота), выраженные в сантиметрах, а также величину допустимой вертикальной (направленной сверху) нагрузки (при условии ее равномерного распределения) в тоннах на 1 кв. м., например, ПТ 75.120.12-9.

На практике более распространена краткая маркировка продукции, например, плита перекрытия лотков П 19-15, где 19 – присвоенный класс изделия, 15 – допустимая нагрузка. Размеры перекрытия в этом случае определяются по справочникам, например, для варианта П 19-15 длина, ширина и высота равны соответственно 300(299.5), 216, 25 см.  Цены на плиты такого типа зависят от габаритов.
