Бетонные подкладки

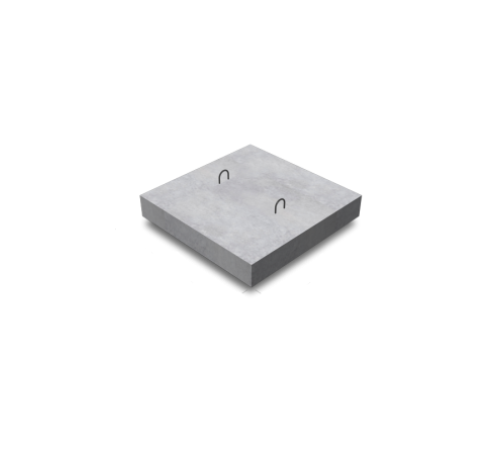

Бетонные подкладки – это сплошные плоские прямоугольные плиты, которые используются при монтаже сборных железобетонных каналов и тоннельных сооружений. Они нашли широкое применение в строительстве, жилищно-коммунальном хозяйстве, промышленном секторе. Продукция обладает высокой прочностью и стойкостью к агрессивным факторам внешней среды.

Виды и характеристики

Железобетонные подкладки – это прочные, надежные и долговечные изделия. К их отличительным достоинствам можно отнести следующие качества:

• механическую прочность;
• стойкость к перепадам температуры;
• устойчивость к коррозии и гниению.

По ГОСТам подкладки из бетона доступны в 11 типоразмерах, они маркируются как ПП1 – ПП11. Выбор продукции производится в соответствии с расчетной нагрузкой, которая планируется в процессе эксплуатации.

Все изделия имеют ширину 40 см, а длина варьируется от 55 см до 3,85 м. Толщина подкладок составляет 100 или 140 мм, в зависимости от модификации. Изделия можно транспортировать и складировать только в горизонтальном положении.

Технология производства

Плиты-подкладки производятся из тяжелых бетонов с классом прочности на сжатие не менее В15 и морозостойкостью от F100. Водонепроницаемость материала составляет как минимум W4.

Плита укрепляется каркасом из стальной арматуры класса А3. Для удобства монтажа и перевозки в изделие на этапе застывания бетона вставляются петли из арматурной стали А1.

Для изготовления подкладочных плит используется метод вибропрессования с последующей термообработкой изделий. Формы с предварительно установленным каркасом заполняют полусухим бетоном, после чего подвергают заготовки объемному воздействию вибрации и давления.

Комбинированное воздействие обеспечивает качественное уплотнение бетона и способствует формированию монолитной структуры материала. Полученные изделия поступают в пропарочную камеру для сушки и набора прочности. Готовые плиты подвергаются испытаниям для проверки физико-механических параметров, также проверяется правильность геометрии и качество поверхности.

Сфера применения

Бетонные подкладки широко используются в промышленном, гражданском, жилищном, дорожном строительстве. Они востребованы при монтаже каналов и тоннелей из железобетонных элементов на сложных участках, где существует риск проседания или сдвига инженерной конструкции. В частности, плиты-подкладки используют в местах с риском смещения или просадки грунта, на участках с высоким уровнем грунтовых вод, в сейсмоопасных зонах.

Укладка подкладочных плит производится на песчаное или песчано-щебеночное основание. В первом случае в месте монтажа подсыпают песок слоем высотой 40 см, во втором случае устраивают основание из песка и щебенки мелких фракций слоем в 10 см. Для проведения монтажных работ используется кран манипулятор.

Бетонные подкладки укладывают в местах стыков трубопроводной конструкции для дополнительного усиления инженерного сооружения. Изделия можно использовать как для подземной прокладки железобетонных каналов и тоннелей, так и для сооружения наземных инженерных конструкций. Максимальная глубина заложения зависит от модификации изделия.
