Питометражный лючок

Питометражный лючок для вентиляции представляет собой компактный узел, подобный небольшой заглушке. С его помощью снимают данные потоков всевозможного происхождения при пусконаладочных работах, в период эксплуатации и проведения ремонта.

Если ревизионные и смотровые аналоги создаются для осмотра и очистки, то маленькие питометрические версии годятся лишь для измерений, и ни о какой чистке или контроле речи быть не может. Их монтируют, помимо вентканалов, в рекуператорах, дымоотсосах и другом оборудовании.

Устройство и разновидности

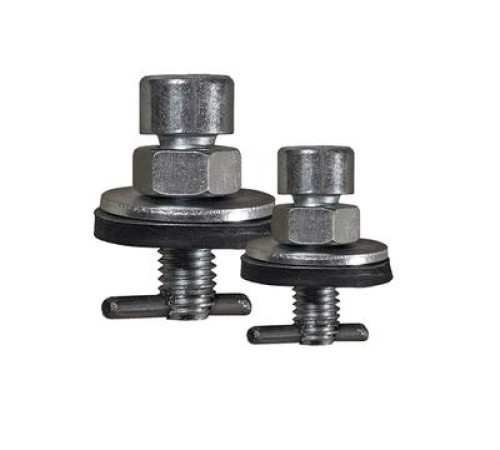

Типовая форма питометражного люка представляет аналог болтового стержня высотой не менее 25 мм с поперечным сквозным сверлением на конце, куда вставляется стопорный штифт. На стержневой палец навинчивается гайка, поджимающая к наружной поверхности трубного кольца уплотнительную прокладку. Такое исполнение считается базовым, имеет специальное обозначение.

Есть и другой вариант, который немного отличается от первого: здесь вместо метиза, который поджимает элемент герметизации, устанавливается упругая пружина сжатия. Эти приспособления выпускаются по ТУ36-461-84, ТУ36-ЭД1-461-87.

Применяются также товары иностранного производства, например, модель TH-1 «DURO DYNE» (США). Изготавливается такая заводская продукция разными предприятиями из углеродистой, низколегированной и нержавеющей стали.

Правила монтажа

Чтобы закрепить питометрическую единицу, нужно заранее выполнить круглые дыры различных диаметров: 14 мм – при подключении крупных зондов, 10 мм – если вставляются пневмометрические трубки и 3 мм – при замере статического напора трубкой Пито. По сечению монтажной перфорации и ее месторасположению следует выбирать вид этих миниатюрных деталей, обладающих соответствующими техническими параметрами.

Чтобы показания датчиков были максимально объективными, малые изделия устанавливают в каналы после прохождения массы через фильтры на линейной части коммуникации протяженностью не менее десяти радиусов.

Для крепления питометражного люка для вентиляции в стенке выполняют продолговатое отверстие, шириной чуть больше поперечника болта и длиной немного превосходящее размер штифтового упора. Он заводится в паз и поворачивается на 90 градусов. Затем затягивается гаечное соединение для поджатия шайбы и, соответственно, уплотняющего материала. В заключении для прочного закрепления конструкции по месту, выворачивается сердечник с удерживанием гайки, нужной для прижатия уплотнителя.

Назначение и применение

При сооружении воздуховодов необходимо предусмотреть доступ к ним внутрь во время использования. Лючки питометражные требуются именно с такой целью, давая возможность осуществлять снятие физических значений любого газового течения, чтобы отслеживать эффективность функционирования систем.

При кондиционировании и вентилировании помещений важно регулярно контролировать характеристики подаваемых веществ по:

• температуре;
• влажности;
• расходу;
• скоростному режиму;
• давлению;
• степени загрязненности и т. д.

Отмеченные показатели нормируются СНиП, ГОСТ. С учетом конкретных обстоятельств они должны изменяться в установленных пределах. Так, в вентиляционных магистралях зданий гражданского типа оптимальная скорость рабочей среды составляет до 6 м/сек.
